Winkel messen
Während einer Planung kann es notwendig sein, einen Winkel zwischen zwei Objekten exakt abmessen zu können. Dafür dienen die Funktionen Winkel.
- Die Funktionen Winkel können Sie direkt über das Menüband über das Register Manche Dialogfenster sind so umfangreich, dass die Funktionen in Unterbereiche geteilt werden. Diese Unterbereiche werden meist im oberen Bereich des Dialogs angezeigt und können durch Klicken auf den entsprechenden Text erreicht werden. Planung grf. im Bereich Messen aufrufen.
- Wenn Sie auf den Eintrag Winkel klicken Sofern nicht anders angegeben, wird die linke Maustaste einmal kurz gedrückt. Klicken bewirkt immer ein Markieren eines Objektes oder bei einem Klick auf eine Schaltfläche die Ausführung der beschriebenen Aktion (z.B. OK, Abbrechen, Schließen). und gleichzeitige die Strg-Taste Die Strg-Taste (Abkürzung für Steuerung, englische Bezeichnung Ctrl für Control) findet sich auf der PC-Tastatur ganz links in der untersten Tastenreihe. Die Strg-Taste ähnelt in ihrer Funktion der Shift-Taste (Umschalttaste, Hochstelltaste). Meist führt diese Taste in Verbindung mit einer anderen Taste oder der Maus eine spezielle Funktion aus. gedrückt halten, können Sie direkt die Mess-Optionen Winkel messen zwischen drei Punkten aufrufen.
|
|
Funktion |
Aktion |
Beschreibung |
|---|---|---|---|
|
Winkel |
Nur Linksklick Linksklick + Strg-Taste |
Winkel messen zwischen zwei Geraden Winkel messen zwischen drei Punkten |
- Falls Ihnen der Dialog Als Dialog oder Dialogfenster, Dialogfeld, bezeichnet man spezielle Fenster in Software- anwendungen. Dialogfenster werden in verschiedenen Situationen von der Anwendung eingeblendet, um bestimmte Eingaben oder Bestätigungen vom Benutzer einzuholen. im Weg ist, können Sie Ihn sehr leicht verschieben, indem Sie mit der Maus auf die Titelleiste des Dialogs zeigen und mit gedrückter linker Maustaste die Maus bewegen. Über die rote Schaltfläche In einem Dialogfenster finden Sie immer eine oder mehrere Schaltflächen, die durch Klicken aktiviert werden können. Typische Aktionen für eine Schaltfläche sind z.B. OK, Abbrechen, übernehmen. Schaltflächen werden immer mit einem einfachen Klick mit der linken Maustaste betätigt. Schließen in der Titelleiste kann der Dialog jederzeit geschlossen werden.
Der Dialog Winkel messen
Über diesen Dialog stehen Ihnen zwei Messmethoden zur Verfügung, mit denen Sie bei Bedarf einen Winkel ermitteln können. Die am häufigsten verwendete Messmethode ist dabei vermutlich das Ermitteln eines Winkels zwischen zwei Geraden. Mit der zweiten Messmethode zwischen drei Punkten können Sonderfälle abgedeckt werden, bei denen eine der beiden Geraden zur Winkelberechnung fehlt.
Ein gemessener Winkel wird in der Grafik und auch direkt im Dialog angezeigt. Unterhalb der Winkelangabe kann mit der Schaltfläche wechseln die Anzeige zwischen Innenwinkel oder Außenwinkel umgeschaltet werden.
Winkel messen zwischen zwei Geraden

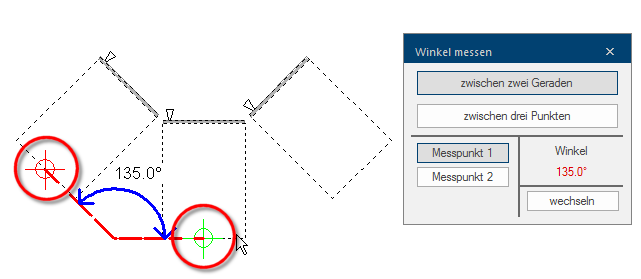

Um einen Winkel zu ermitteln reicht es in der Regel aus, in der Grafik zwei Kanten auszuwählen zwischen denen der Winkel gemessen werden soll. In der nachfolgenden Abbildung wurden dafür beispielsweise die Hinterkanten zweier benachbarter Unterschränke markiert. Wie Sie es schon von der Funktion Abstand messen kennen, wird dabei der erste Messpunkt mit einem roten Fadenkreuz und der zweite Messpunkt mit einem grünen Fadenkreuz gekennzeichnet.

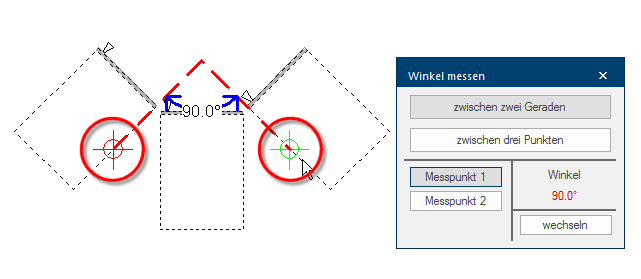

- Die ausgewählten Geraden werden dann soweit mit einer Hilfslinie verlängert, bis sie sich am Schnittpunkt treffen. Dort wird dann der entsprechende Winkel (im Normalfall der Innenwinkel) angezeigt.

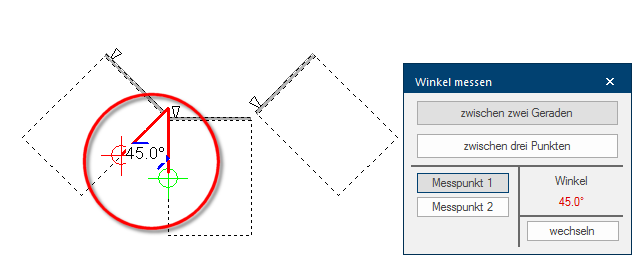

- Je nachdem welche Geraden Sie auswählen, können unterschiedliche Winkel gemessen werden.
- Entscheidend ist dabei immer nur wo sich die Hilfslinien als Verlängerung der Geraden schneiden.

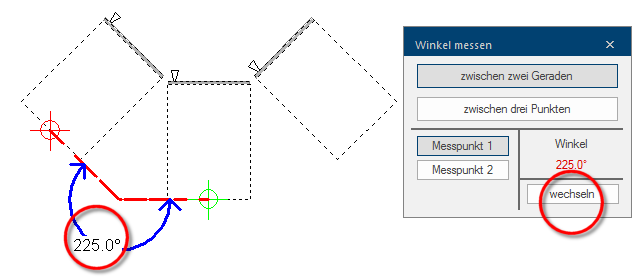

- Bei Bedarf kann die Anzeige des Winkels auch von einem Innenwinkel auf den Außenwinkel über die Schaltfläche Wechseln geändert werden.
Winkel messen zwischen drei Punkten

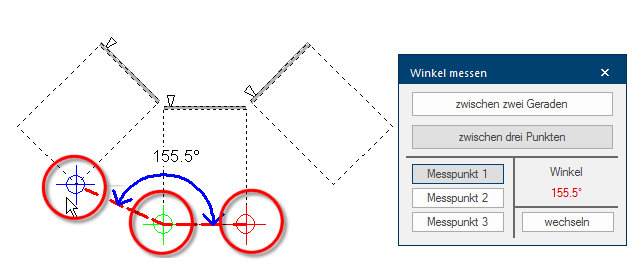

Die Funktion zum Messen eines Winkels zwischen drei Punkten ist immer dann hilfreich, wenn Ihnen nur eine Gerade zur Verfügung steht. In der nachfolgenden Abbildung soll der Winkel für eine Rückwandverkleidung ermittelt werden.
- Bei dieser Messmethode ist es notwendig, dass die Messpunkte 1 (rotes Fadenkreuz) und 2 (grünes Fadenkreuz) auf den Anfang und das Ende einer Geraden platziert werden, die als Bezugspunkt dienen soll.
- Der Messpunkt 3 (blaues Fadenkreuz) kann anschließend auf einen Eckpunkt gesetzt werden durch den eine zweite Gerade zwischen Messpunkt 2 und 3 entsteht. Dadurch entstehen zwei Geraden mit denen der Winkel ermittelt werden kann.

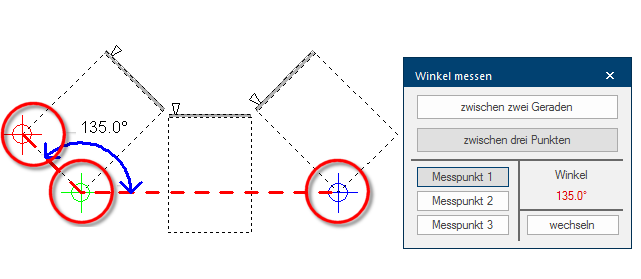

- In der nachfolgenden Abbildung sehen Sie ein weiteres Beispiel, an dem Sie erkennen können, dass Sie mit dieser Messmethode auch Winkel zwischen weiter entfernten Objekten oder Kanten ermitteln können.
