Der 3D-Export (OBJ)

Mit Hilfe der optionalen Funktion 3D-Export exportieren Sie Ihre in CARAT geplanten Küchen, inklusive aller Einrichtungsgegenstände und Dekorationen, einfach und schnell in OBJ-Dateiformate. Die eingeplanten Texturen Im Bereich der Computergrafik verwendet man Texturen als "Überzug" für 3D-Modelle. und Textureigenschaften werden in die OBJ Datei übernommen und können in CAD Der Begriff CAD, englisch Computer Aided Design, steht für rechnerunterstützte Konstruktion. Alle aufwändigen Artikel der einzelnen Hersteller, aber auch die neutralen Kataloge in CARAT werden über CAD erstellt. oder in Bildbearbeitungsprogrammen von Werbeagenturen, Lieferanten oder Architekten weiterverarbeitet werden.

Wenn Sie diese Funktion gerne nutzen wollen, klicken Sofern nicht anders angegeben, wird die linke Maustaste einmal kurz gedrückt. Klicken bewirkt immer ein Markieren eines Objektes oder bei einem Klick auf eine Schaltfläche die Ausführung der beschriebenen Aktion (z.B. OK, Abbrechen, Schließen). Sie einfach auf den Link Ein Link (englisches Lehnwort: die Verbindung, das Bindeglied) ist ein Verweis von einem Dokument durch eine entsprechende Markierung auf ein anderes Dokument. Durch einen Link kann auf einfache Weise z. B. durch ein Dokument oder eine Internetseite navigiert werden.: Bestellformular 3D Export und teilen unserem Vertrieb damit Ihren Bestellwunsch mit.

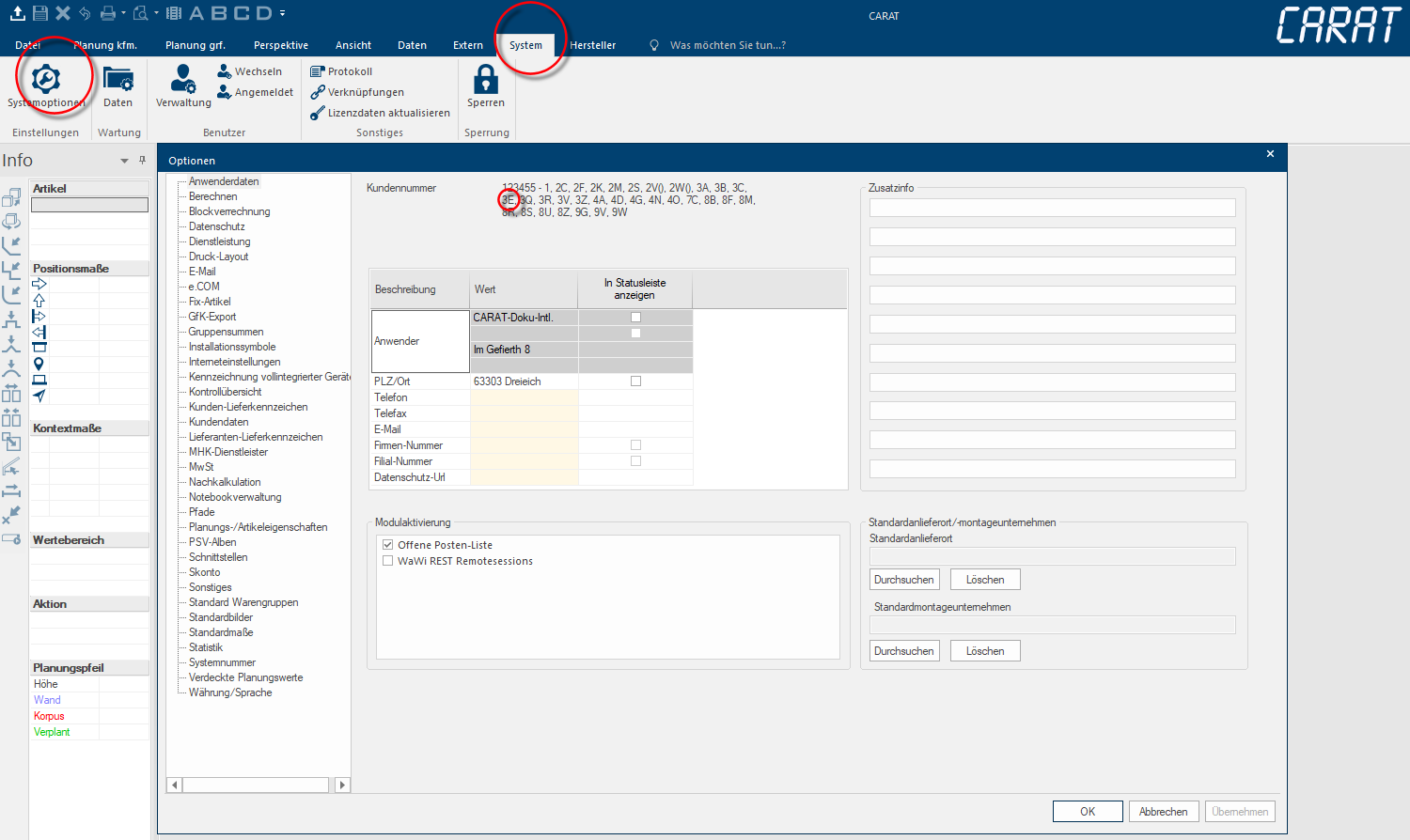

Nach Bestellung erfolgt die Aktivierung durch den CARAT Vertriebsinnendienst. Sobald dies erfolgt ist, erhalten Sie eine Bestätigung per E-Mail E-Mail (von engl. electronic mail‚ elektronische(r) Post/Brief'; kurz auch Mail) bezeichnet eine auf elektronischem Weg in Computernetzwerken übertragene, briefartige Nachricht. über die erfolgte Aktivierung. Sie können dies, nach einem Neustart von CARAT auch daran erkennen, dass in den Systemoptionen im Bereich Anwenderdaten das Modul 3E eingetragen ist.

Zum Starten des 3D-Exports ist es vorab noch notwendig, dass individuell von jedem Benutzer die Export-Funktion in der Perspektive aktiviert wird.

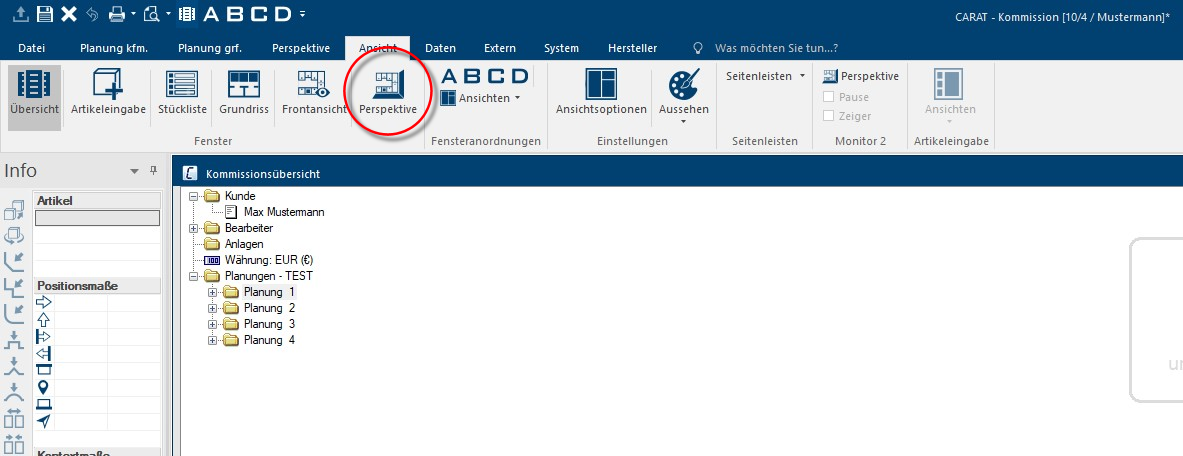

Öffnen Sie dazu zunächst in CARAT die Kommissionsübersicht von der gewünschten Kommission und wählen dann im Register Manche Dialogfenster sind so umfangreich, dass die Funktionen in Unterbereiche geteilt werden. Diese Unterbereiche werden meist im oberen Bereich des Dialogs angezeigt und können durch Klicken auf den entsprechenden Text erreicht werden. Ansicht die Perspektive in der Menüleiste aus.

Siehe auch: Die Kommissionsübersicht

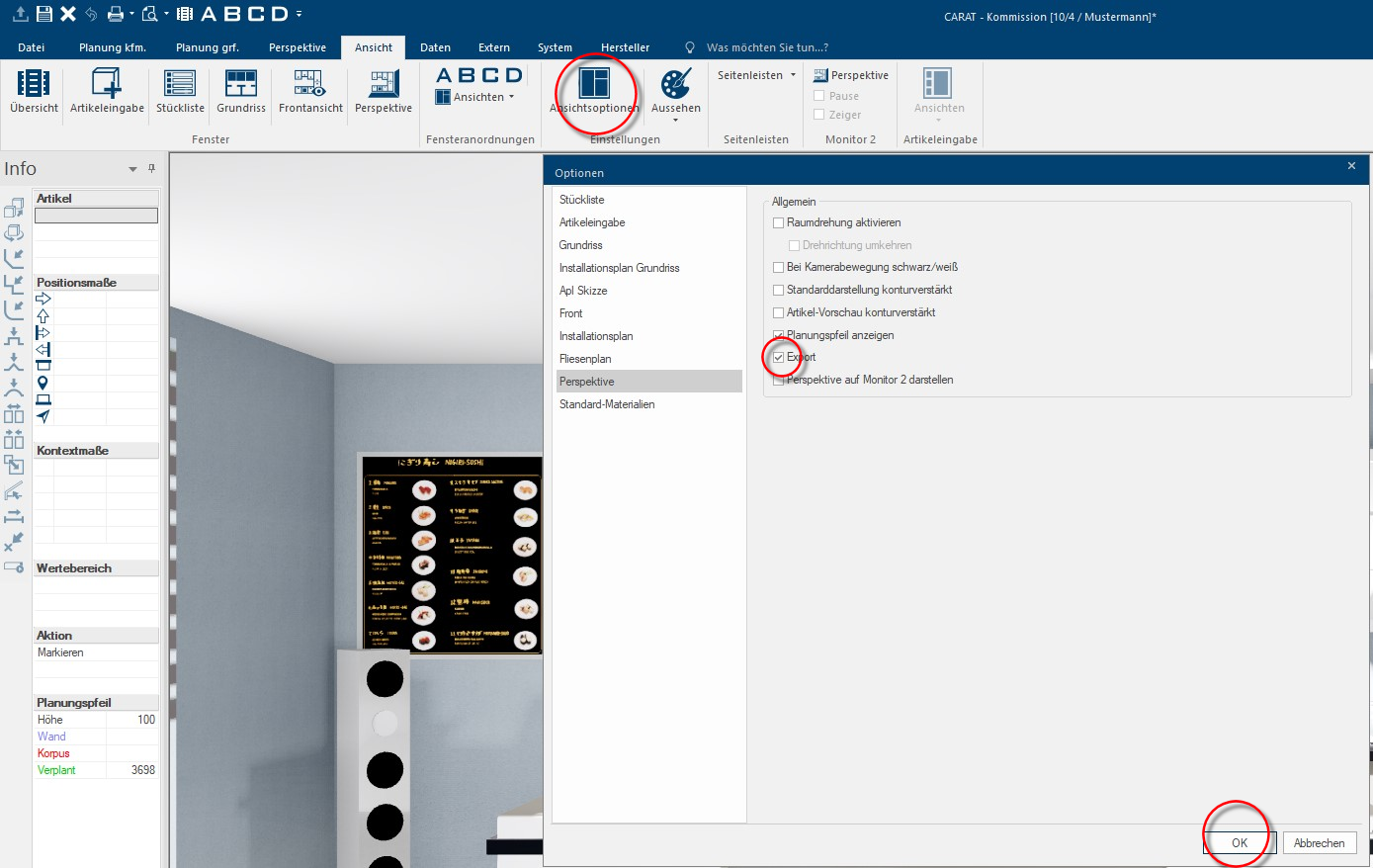

Im Anschluss wechseln Sie in den Bereich Einstellungen und wählen dort die Ansichtsoptionen aus. Nach dem der Dialog Als Dialog oder Dialogfenster, Dialogfeld, bezeichnet man spezielle Fenster in Software- anwendungen. Dialogfenster werden in verschiedenen Situationen von der Anwendung eingeblendet, um bestimmte Eingaben oder Bestätigungen vom Benutzer einzuholen. Optionen Das Wort Option (v. lat.: optio = freier Wille) bezeichnet in der Informatik eine Auswahlmöglichkeit. In unserem Fall handelt es sich dabei immer um die runden Auswahlfelder. sich dann geöffnet hat, haken Sie unter Perspektive das Kontrollkästchen Kontrollkästchen (engl. Checkbox) ist ein Standardelement einer graphischen Benutzungsoberfläche. Eine Checkbox hat in den meisten Fällen zwei Zustände (Gesetzt oder nicht gesetzt). Dies entspricht üblicherweise einer Ja/Nein Auswahl. Export an.

Siehe auch: Ansichtsoptionen

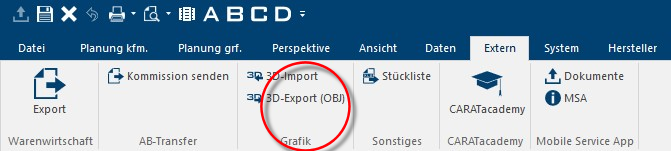

Jetzt können Sie mit dem 3D-Export beginnen, in dem Sie im Menüband, unter dem Register Extern in den Bereich Grafik wechseln und hier den 3D-Export (OBJ) auswählen.

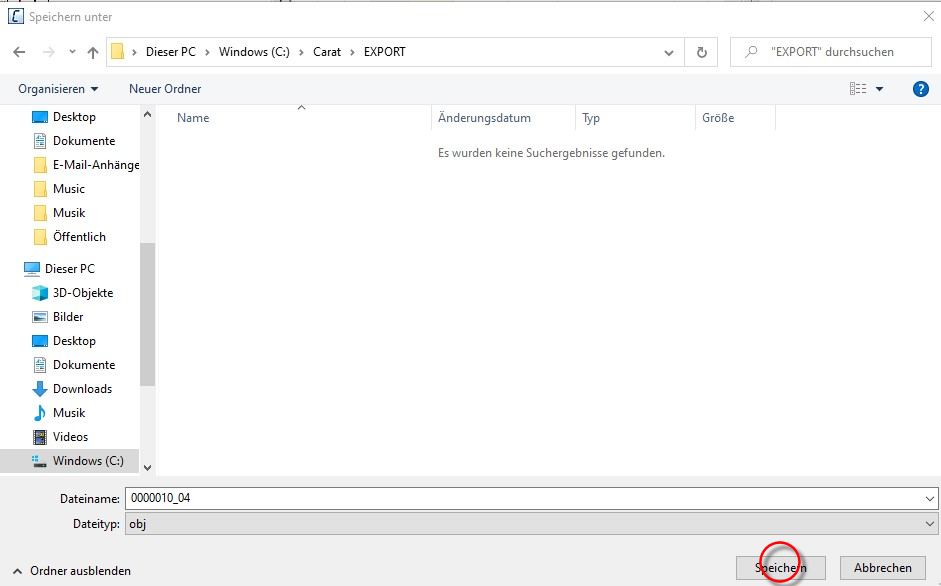

Anschließend öffnet sich das von CARAT vorgegebene Zielverzeichnis im Windows Explorer Fenster mit dem vorgeschlagenen Dateinamen (Kommissionsnummer). Dies können Sie dann mit Klick auf Speichern bestätigen. Alternativ ist es auch möglich, einen anderen Dateinamen oder einen anderen Speicherort vorzugeben, zum Beispiel ein neu angelegtes Verzeichnis direkt mit dem Namen OBJ.

Bitte wählen Sie als Speicherort nicht den Desktop Wenn Sie Ihren Computer starten und keine Programme geöffnet sind, erscheint auf dem Bildschirm die Benutzeroberfläche von Windows, der so genannte Desktop. Hier wird bei einer Standard-Installation von CARAT auch das CARAT-Programmsymbol abgelegt. Außerdem finden Sie dort z.B. den Papierkorb und weitere Verknüpfungen zu Funktionen und Programmen..

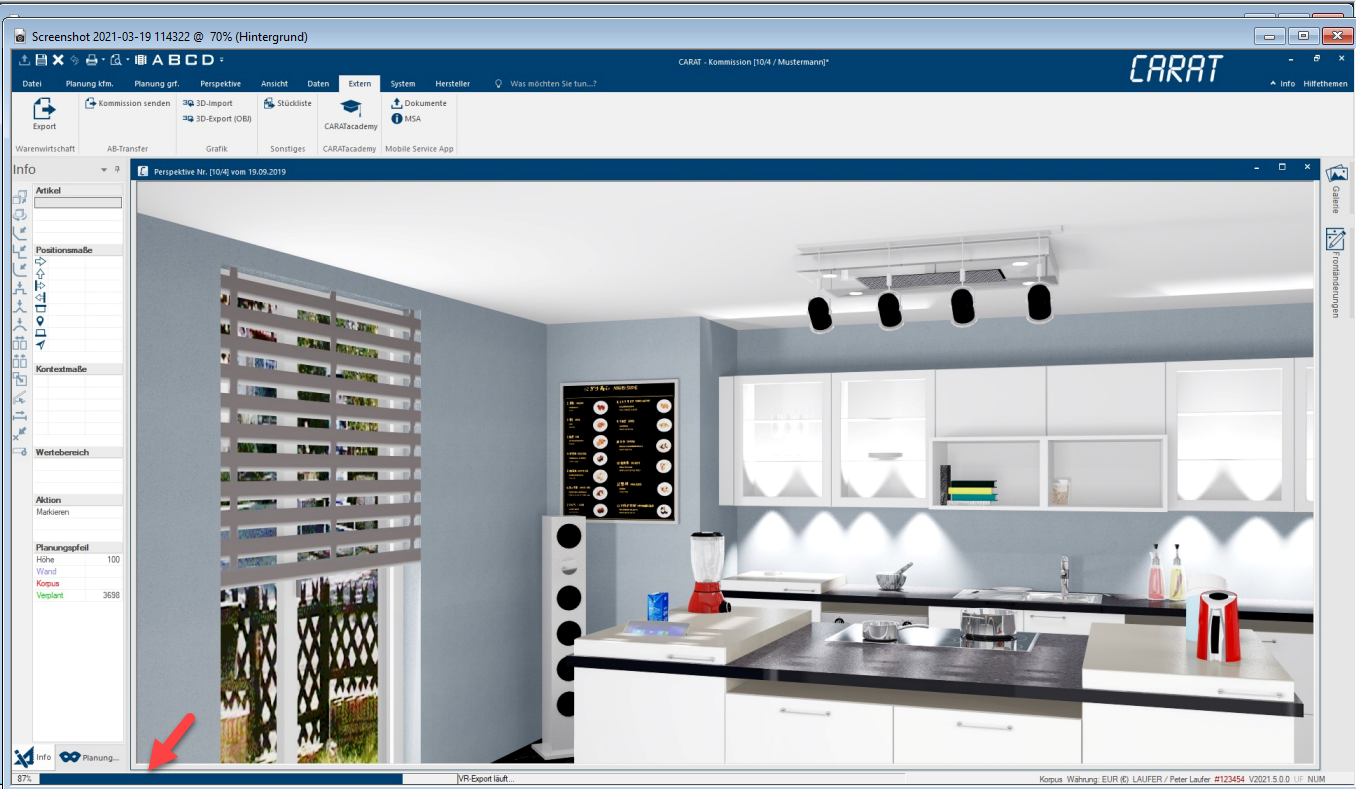

Jetzt erzeugt CARAT aus der von Ihnen geöffneten Planung ein 3D Modell im OBJ Format Die Formatierung ( Latein forma, „Form, Gestalt“) bezeichnet in der Textverarbeitung die Darstellung von Textdokumenten. In diesem Fall ist die Wahl der Schriftarten und Schriftstile wie zum Beispiel fett oder kursiv gemeint.. Das kann einen Moment dauern, ein Fortschrittsbalken zeigt Ihnen dies in CARAT an.

Anschließend steht Ihnen Sie diese Datei mit allen dazugehörigen Dateien, zum Beispiel den Texturen, im ausgewählten Zielverzeichnis zur Verfügung.

Die so erzeugte OBJ Datei und die dazugehörenden Dateien eignen sich, aufgrund der Dateigrößen, nicht zur Weiterleitung per E-Mail. Sprechen Sie deshalb mit dem Empfänger über alternative Wege, zum Beispiel der Weitergabe auf einem USB Stick oder dem Hochladen der Datei via Internet.
