Erstellen einer Definitionsdatei

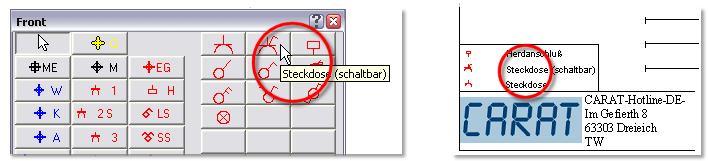

Damit Sie die einzelnen Schritte, die zur Erstellung eines Installationssymbols notwendig sind, besser verstehen, möchten wir diese an einem konkreten Beispiel aufzeigen. Dazu werden wir zunächst die beschaltete Steckdose verwenden, auf die wir uns schon bei den vorhergehenden Beschreibungen bezogen haben. Als Vorlage für den 2D-Installationsplan verwenden wir das Piktogramm laut DIN-VDE-Norm für eine beschaltete Schutzkontaktsteckdose. Für die Perspektive verwenden wir zusätzlich noch ein Foto einer weißen Schutzkontaktsteckdose.

Damit die Erstellung der Definitionsdatei reibungslos erfolgen kann, müssen zunächst einige Vorarbeiten durchgeführt und Informationen eingeholt werden, die anschließend in der Definitionsdatei eingetragen werden müssen.

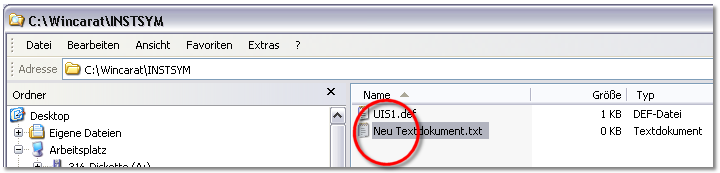

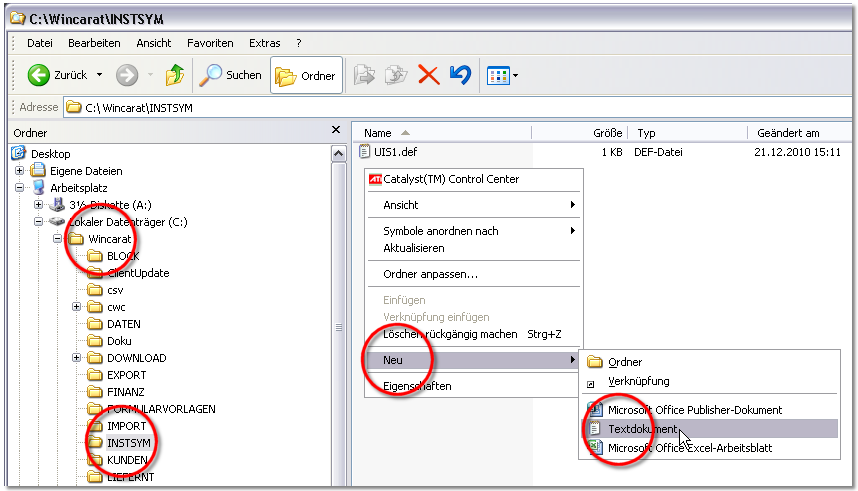

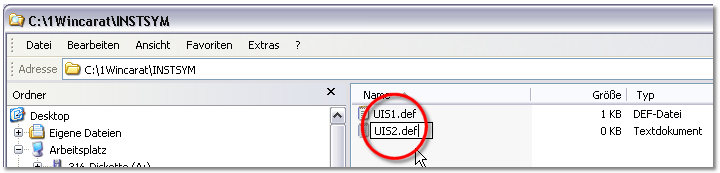

  • Es wird nun automatisch eine neue Textdatei hinzugefügt. Die vorgegebene Bezeichnung der Datei ist markiert und kann direkt überschrieben werden.

  • Sobald Sie die Änderung des Dateinamens bestätigen, wird eine Hinweismeldung angezeigt, die Sie mit JA bestätigen. Die Definitionsdatei kann nun mit den notwendigen Parametern ergänzt werden.

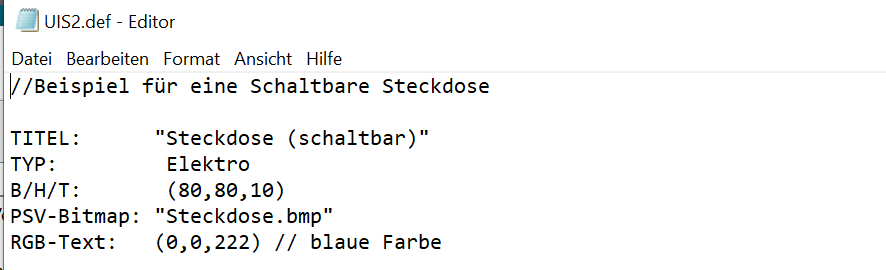

Für jedes selbst angelegte Installationssymbol muss immer ein Titel, der Typ sowie die Größe (B/H/T) des Installationssymbols angegeben werden. Diese Angaben sollten in der Regel direkt nach dem Erstellen einer neuen Definitionsdatei hinterlegt werden. Optional können Sie jetzt neu, ab der V2022.15.0.0, zusätzlich auch einen eigenen Farbwert mit dem Parameter RGB RGB ist die Abkürzung für die Farben rot, grün und blau (respektive im Englischen für red, green, blue). Mit einem RGB-Wert können im Windowsumfeld einfache Farben beschrieben werden. Ein reines Rot hat z. B. einen RGB-Wert R=255, G=0, B=0.-Text für den Titel hinterlegen.

Wie Sie an der nachfolgend Abbildung erkennen können, wurden Kommentare eingefügt. Kommentare sind hilfreich, wenn Sie Informationen zum besseren Verständnis der Definitionsdatei hinterlegen möchten. Achten Sie dabei jedoch immer darauf, dass vor jedem Kommentartext zwei Schrägstriche (//) stehen müssen.

  • Als Typ geben wir für das Installationssymbol ELEKTRO an, da es sich ja um eine Steckdose handelt.
    • Um ein Symbol dem Bereich Sanitär zuzuordnen geben Sie als Typ WASSER ein.
  • Das Symbol soll eine Größe von 80 x 80 x 10 mm (B,H,T) erhalten.

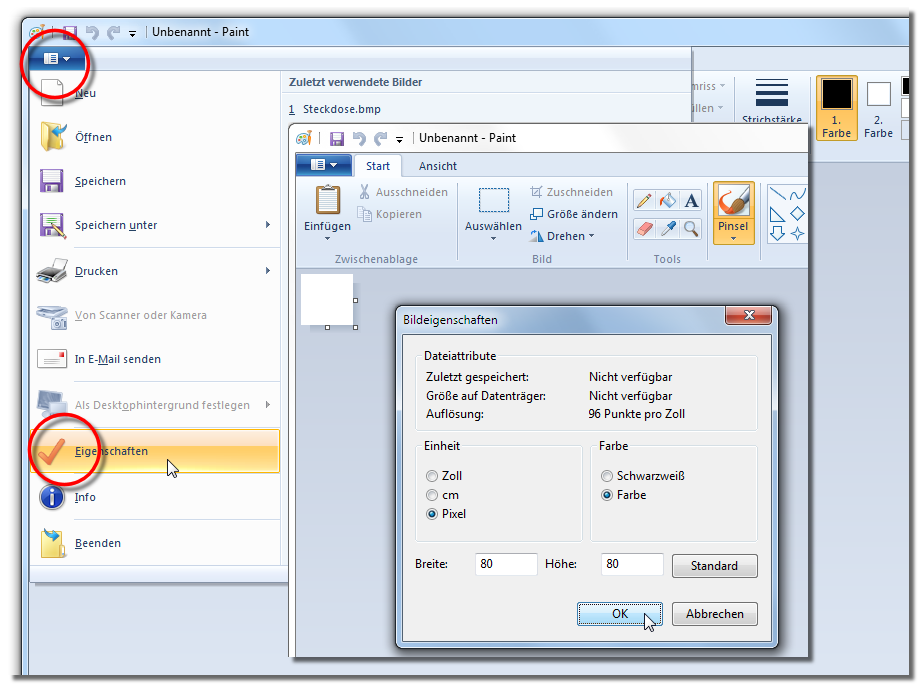

Durch die ersten beiden Werte des Parameters B/H/T wird ein Koordinatensystem definiert, welches zum Erstellen des Piktogramms benötigt wird. Dabei steht die Breite für die X-Achse und die Höhe für die Y-Achse des Koordinatensystems. Um ein Installationssymbol mit der Größe von 80 x 80 mm zu erstellen, geben Sie über den Parameter B/H/T die Größe (80,80,10) an. Dadurch wird für dieses Installationssymbol eine Fläche von 80 x 80 Pixeln (in der Grafik 80 x 80 Millimeter) erzeugt. Die nachfolgende Abbildung soll Ihnen das verdeutlichen.

Beachten Sie bitte, dass das Koordinatensystem immer links unten am Schnittpunkt der Achsen X und Y beginnt und das erste Pixel Pixel, Bildpunkt oder Bildelement bezeichnet sowohl die kleinste Einheit einer digitalen Rastergrafik als auch deren Darstellung auf einem Bildschirm mit Rasteransteuerung. mit 0 bezeichnet wird. Dadurch ergibt sich, dass in unserem Beispiel das 1. Pixel mit 0 und dass 80. Pixel je Achse mit 79 bezeichnet wird. (0 bis 79 = 80 Pixel)

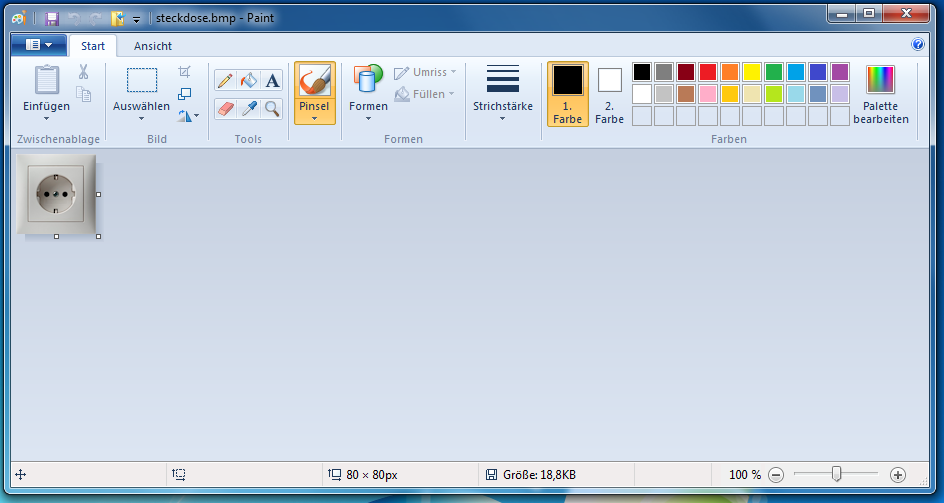

Um auch in der Perspektive ein Installationssymbol grafisch darstellen zu können, benötigen Sie eine Rastergrafik Eine Rastergrafik, auch Pixelgrafik (englisch Bitmap), ist eine Form der Beschreibung eines Bildes in Form von computerlesbaren Daten. Rastergrafiken bestehen aus einer rasterförmigen Anordnung von so genannten Pixeln (Bildpunkten), denen jeweils eine Farbe zugeordnet ist. Die Hauptmerkmale einer Rastergrafik sind daher die Breite und die Höhe in Pixeln, auch Auflösung genannt, sowie die Farbtiefe. im BMP Windows Bitmap („BMP“) ist ein zweidimensionales Rastergrafikformat, das für die Betriebssysteme Microsoft Windows und OS/2 entwickelt wurde und mit Windows 3.0 eingeführt wurde. Die Dateiendung ist *.bmp.-Format. Zum Umwandeln der Grafik können sie das Grafikprogramm Paint verwendet, welches in der Regel auf jedem Windows-Rechner vorhanden sein sollte.

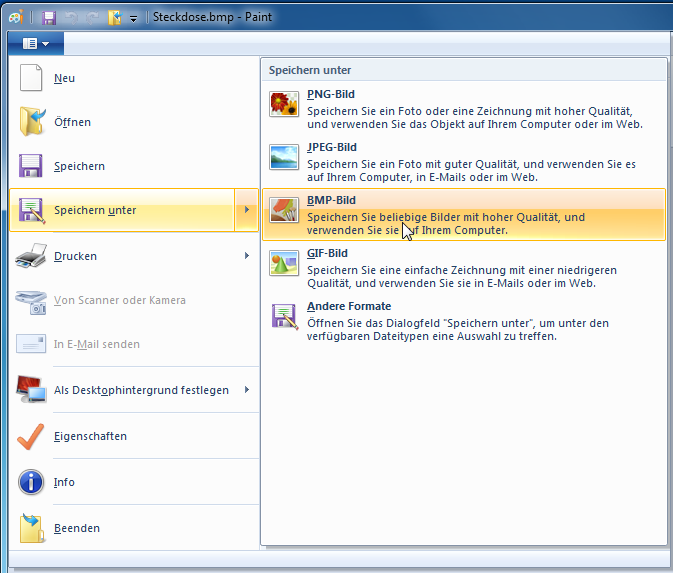

  • Die Grafik kann damit über die Funktion Speichern unter... im BMP-Format abgespeichert werden.

  • Für unser Beispiel wurden über den Parameter B/H/T die Maße (80,80,10), also Breite 80 mm, Höhe 80 mm und Tiefe 10 mm angegeben.

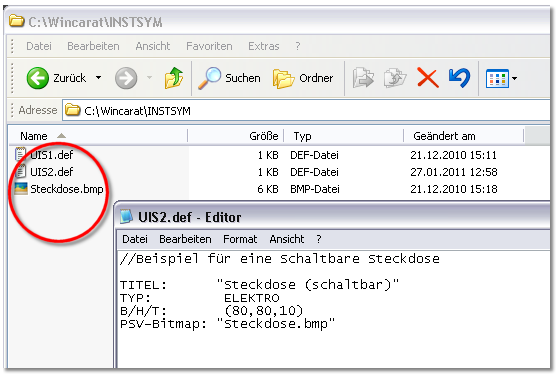

  • Zusätzlich haben wir über den Parameter PSV-Bitmap die Datei mit der Bezeichnung "Steckdose.bmp" angegeben, die ebenfalls im Unterverzeichnis INSTSYM gespeichert werden muss. Beachten Sie bitte, dass der Dateiname für die Grafik in der Definitionsdatei immer zwischen zwei Anführungszeichen geschrieben werden muss.

Beachten Sie bitte, dass alle Grafikdateien, die Sie für benutzerdefinierte Installationssymbole verwenden möchten, immer nur im Verzeichnis INSTSYM ihrer CARAT-Installation im BMP-Format gespeichert werden dürfen.
  • Aufgrund der Angaben über die Parameter PSV-Bitmap und B/H/T wird in der Perspektive ein Quader mit den entsprechenden Maßen erzeugt und automatisch mit der angegebenen Rastergrafik belegt.

Mit ein wenig Übung kann man auch komplexere Piktogramme recht schnell erstellen. Ein Piktogramm kann aus Linien, Kreisen und Kreisbögen bestehen. Diese grafischen Bestandteile müssen in der Definitionsdatei als Koordinaten angegeben werden. Am einfachsten ist es, wenn Sie das Piktogramm zunächst mit einem Grafikprogramm erstellen und dabei die Koordinaten ermitteln. Für diese Zwecke genügt ebenfalls das zuvor erwähnte Grafikprogramm Paint.

  • Die nachfolgende Abbildung zeigt ein Symbol das aus 5 Elementen, vier Linien und ein Kreisbogen besteht.

Wie Sie den zuvor aufgeführten Grundlagen entnehmen konnten, muss jede Linie in der Definitionsdatei mit einer Anfangs- und Endkoordinate angegeben werden. Der Halbkreis benötigt neben der Koordinate für den Mittelpunkt auch den Radius sowie den Anfangs- und Endwinkel. Wie Sie diese Koordinaten recht einfach ermitteln können, möchten wir Ihnen nachfolgend erläutern.

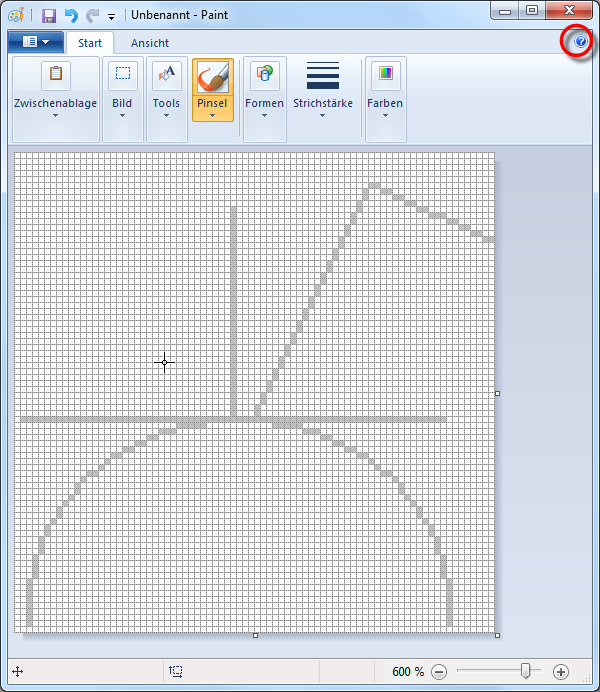

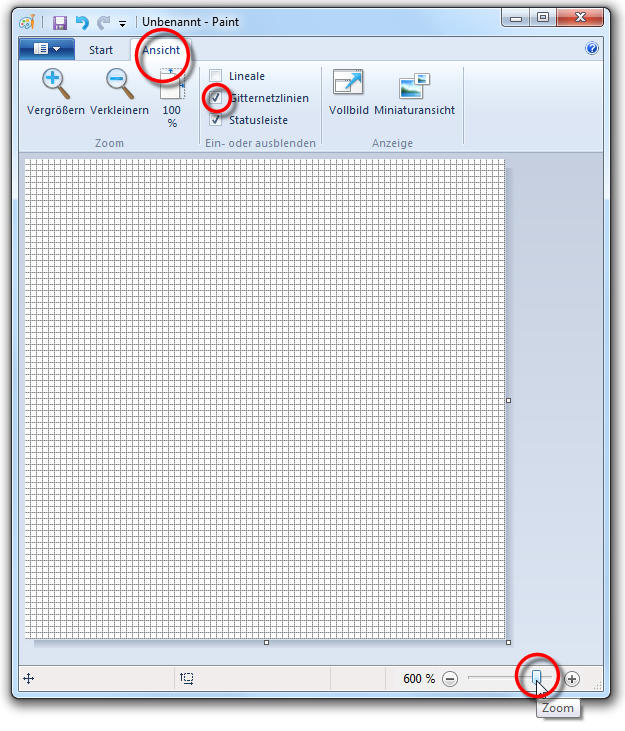

  • Anschließend können Sie mit den zur Verfügung stehenden Zeichenfunktionen Linie oder Kreis das gewünschte Piktogramm entwerfen. Bei Fragen zur Bedienung nutzen Sie bitte das zur Verfügung stehende Hilfesystem.

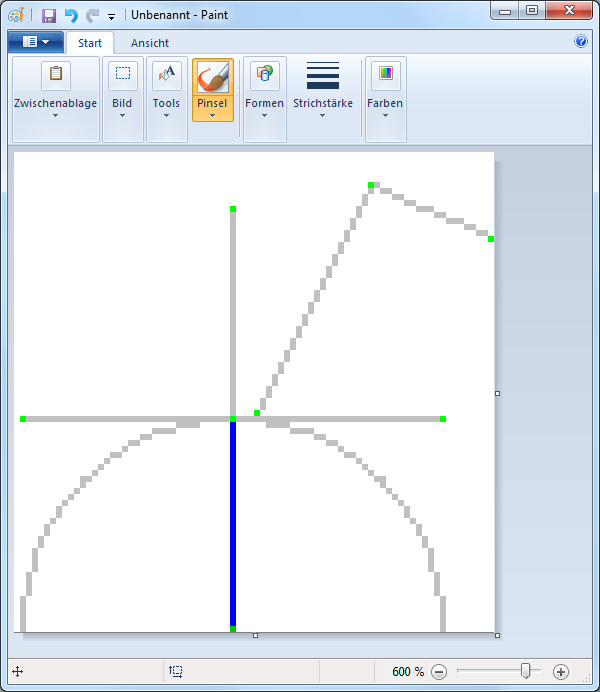

  • Zur besseren Erkennbarkeit haben wir die Koordinaten für die Linien und den Kreisbogen farbig hervorgehoben. Die Koordinatenpunkte wurden dazu mit Grün und der Radius mit Blau gekennzeichnet.

Die meisten Zeichenprogramme wie auch Paint haben die Eigenschaft, dass sich der Nullpunkt der Zeichenfläche immer oben links befindet. Da für CARAT die Koordinaten jedoch von unten links angegeben werden müssen, würde dies bedeuten, dass Sie das Piktogramm gespiegelt und auf dem Kopf stehend erstellen müssten, um anschließend die Koordinaten ermitteln zu können.

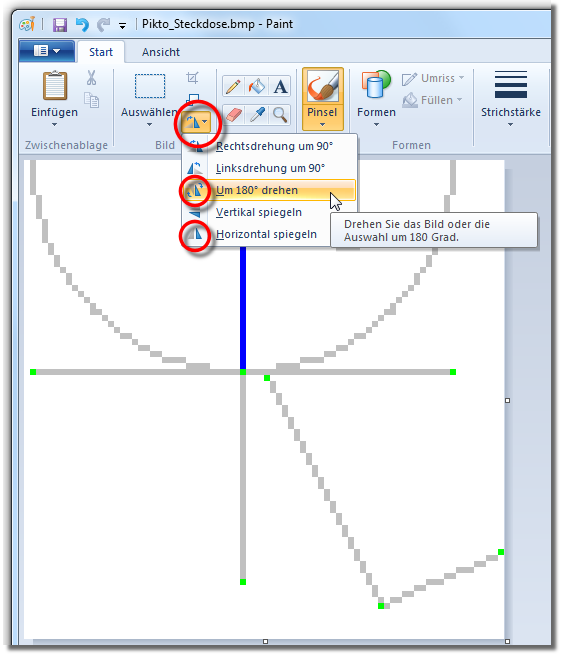

Die meisten Zeichenprogramme bieten jedoch eine deutlich einfachere Lösung: Zunächst zeichnen Sie das Piktogramm so wie es später in CARAT aussehen soll. Anschließend können Sie es mittels einfacher Funktionen spiegeln und um 180° drehen. Dadurch können Sie anschließend die Koordinaten so ermitteln, wie sie die Koordinaten in die Definitionsdatei eingeben müssen.

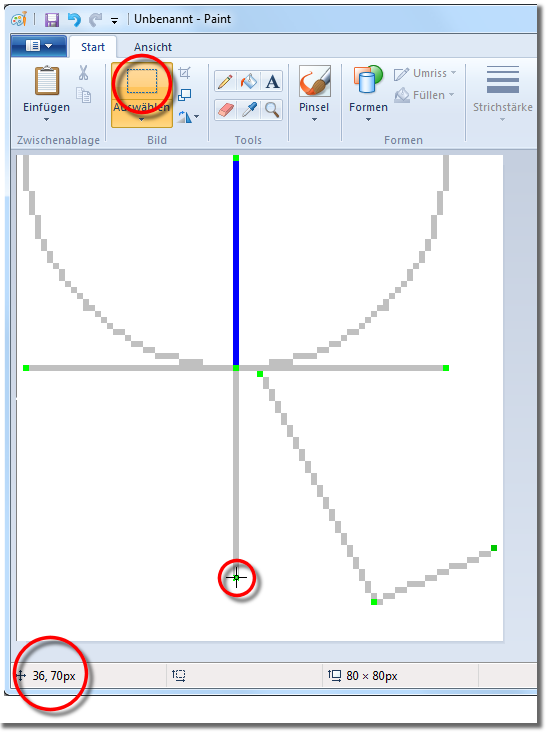

  • Um nun die Koordinaten ermitteln zu können, verwenden Sie einfach das Auswahl-Werkzeug. Damit wird der Mauszeiger als kleines Fadenkreuz angezeigt, mit dem man auf die einzelnen Koordinatenpunkte zeigt. Dadurch können Sie am unteren Rand die genaue Position im Koordinatensystem ablesen. Dabei stimmt auch die Reihenfolge der Koordinaten, so dass Sie die einzelnen Werte genau so in Ihre Definitionsdatei übernehmen können.

Die ermittelten Koordinaten können sie nun für die einzelnen grafischen Elemente in der Definitionsdatei hinterlegen. Wie wir in den Grundlagen bereits beschrieben haben, sollten Sie vor den Parametern für die grafischen Elemente immer auch den Parameter RGB angeben, um für alle nachfolgenden grafischen Elemente die Farbe vorzugeben. In unserer Beispieldatei soll das gesamte Piktogramm in Rot gezeichnet werden.

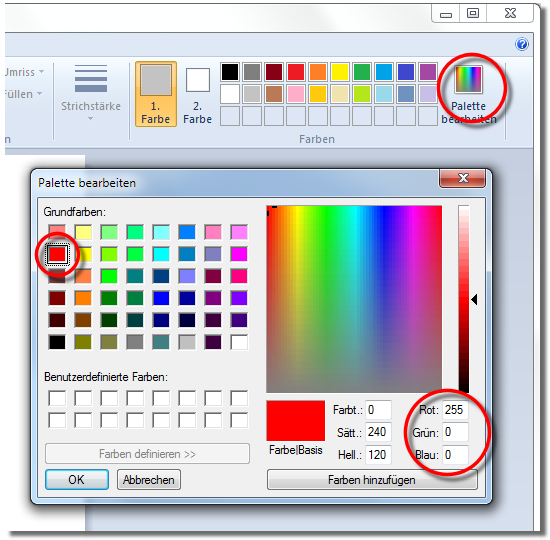

  • Um für eine beliebige Farbe den RGB-Wert zu ermitteln, können Sie eine einfache Funktion in Paint verwenden. Dazu öffnen Sie den Dialog Palette bearbeiten. Nach der Auswahl einer Farbe im oberen linken oder rechten Bereich, können Sie rechts unten den RGB-Wert ablesen. Wie Sie anhand der nachfolgenden Abbildung erkennen können, setzt sich unsere ausgewählte Farbe aus den RGB-Werten Rot = 255, Grün = 0 und Blau = 0 zusammen.

  • Die nachfolgende Abbildung stellt die fertige Definitionsdatei dar. Wie Sie erkennen können, wurde über den Parameter RGB zunächst die Farbe Rot mit den Werten (255,0,0) definiert. Anschließend wurden die einzelnen Linien mit ihren jeweiligen Start- und Endkoordinaten angegeben. Zur besseren Orientierung haben wir hinter die einzelnen Parameter jeweils einen Kommentar hinterlegt.

  • Den Parameter Kreis haben wir mit den Werten (36,0),35,0,180 erfasst. Mit der Koordinate (36,0) wird der Mittelpunkt des Kreises und mit dem nächsten Wert 35 wird der Radius definiert. Diese Angaben alleine würden jedoch einen vollständigen Kreis ergeben.
  • Da für dieses Installationssymbol jedoch nur ein Halbkreis benötigt wird, wurden zusätzlich die absoluten Winkel angegeben, zwischen denen der Kreisbogen gezeichnet werden soll. In diesem Beispiel soll ein Kreisbogen zwischen den Winkeln 0° und 180° gezeichnet werden.

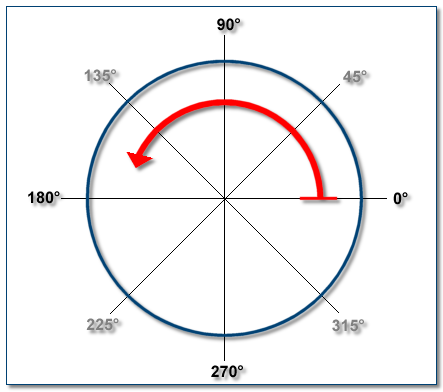

Kleiner Exkurs: Winkelangabe

Um über den Parameter Kreis einen Kreisbogen darstellen zu können, werden zusätzlich die absoluten Winkelangaben für den Beginn und das Ende des gewünschten Kreisbogens benötigt. Die 0° Position des Kreises liegt dabei immer rechts auf der 3 Uhr-Position. Um einen Kreisbogen zu definieren, muss zunächst der Startwinkel und dann links herum der Endwinkel ermittelt werden. Für unser Steckdosensymbol benötigen wir die obere Hälfte eines Kreises, deshalb haben wir als Startwinkel 0° und als Endwinkel 180° angegeben.
