De Bestandsformaten

Alle computergrafieken kunnen in de twee hoofdformaten, raster- of vectorgrafiek worden ingedeeld. CARAT stelt u meerdere bestandsformaten voor de export ter beschikking, die alle hun voor- en nadelen hebben. Hierna willen wij u de verschillende bestandsformaten beter uitleggen, zodat u het optimale gebruiksgebied voor de verschillende grafische formaten kunt bepalen.

Exportformaten voor rastergrafieken

Een rastergrafiek, ook pixelgrafiek (Engels Bitmap) genoemd, is een vorm van beschrijving van een beeld in de vorm van door computer leesbare gegevens. Rastergrafieken bestaan uit een rastervormige indeling van pixel Pixel, beeldpunt of beeldelement, betekent zowel de kleinste eenheid van een digitale raster grafiek als ook haar weergave op een monitor met raster-besturing. (beeldpunten), waaraan aan iedere één kleur is toegewezen. De hoofdkenmerken van een rastergrafiek zijn daarom de breedte en de hoogte in pixel, ook resolutie Met de beeld resolutie omschrijft men gewoonlijk het aantal pixel (beeldpunten) waaruit een raster grafiek bestaat. Meestal wordt deze in breedte x hoogte vermeld. genoemd, alsook de kleurintensiteit. Rastergrafieken zijn geschikt voor de weergave van complexe beelden zoals foto´s, die niet met vectorgrafieken te beschrijven zijn.

Minimalistische rastergrafieken zijn ondertussen een populaire kunstvorm geworden. De verscheidenheid van de zo genoemde Pixelart gaat van GSM-logos over websites tot TV-spots en reclameborden. Gelet op hun eigenschappen lijken rastergrafieken op traditionele technieken zoals het mozaïek en het kruisborduurwerk. De meest geschikte exportformaten voor een rastergrafiek zijn: BMP Windows Bitmap („BMP“) is een tweedimensionaal raster grafisch formaat, dat voor de besturingssystemen Microsoft Windows en OS/2 ontwikkeld is en met Windows 3.0 ingevoerd is. De bestand's extensie is *.bmp., TIFF TIFF of ook kortweg TIF (Engels Tagged Image File Format) is een bestand formaat voor het opslaan van beeld-gegevens. Het TIFF-formaat werd oorspronkelijk door Aldus (1994 overgenomen door Adobe) en Microsoft ontwikkeld voor de kleur separatie van gescande raster grafieken., PNG Portable Network Graphics (PNG) is een grafiek formaat voor raster grafieken met beeld compressie zonder verlies. PNG ondersteunt naast verschillende kleurintensiteiten ook transparantie middels een alfakanaal. Het is een universeel, door het wereld wijde web consortium (W3C) goedgekeurd formaat en wordt door alle moderne webbrowsers ondersteund., JPEG JPEG (kortweg JPG) = (Joint Photographic Experts Group, Engels Verbonden Groep van Deskundigen voor Fotografie) is een in 1986 opgericht orgaan van de International Telecommunication Union (ITU). Dit orgaan heeft in September 1992 een standaard-procedure ontwikkeld voor de compressie met kwaliteitsverlies van digitale (natuurlijke) beelden, die naar dit orgaan is benoemd. JPG is het meest gebruikte beeldformaat voor foto's in het web. en PDF Het Adobe Portable Document Format (PDF) werd in de 80-er jaren door Adobe Systems ontwikkeld en geperfectioneerd. Adobe PDF-bestanden bevatten gegevens uit verschillende toepassingen, die op iedere computer kunnen worden getoond, en ze zijn dus geschikt voor de uitwisseling met gebruikers in de hele wereld..

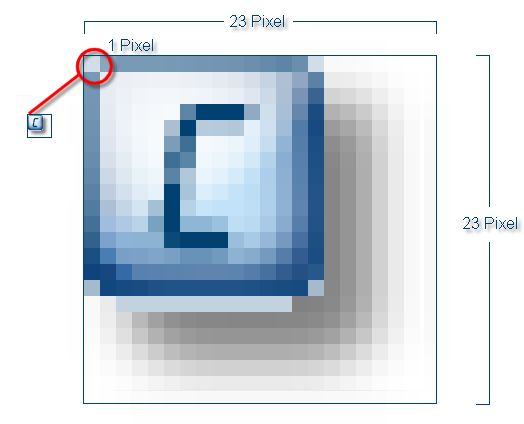

Voorbeeld van een rastergrafiek

BMP (Windows Bitmap) is een tweedimensionaal raster grafisch formaat, dat voor de besturingssystemen Het besturingssysteem is de software die het gebruik (het functioneren) van een computer mogelijk maakt. Het beheert de systeem elementen zoals geheugen, in- en uitvoer apparatuur en stuurt de uitvoering van programma´s. Microsoft Windows en OS/2 ontwikkeld is en met Windows 3.0 ingevoerd is. De bestand's extensie is *.bmp. Met het formaat BMP kan u een enkele raster grafiek Een raster grafiek, ook pixel-grafiek (Engels Bitmap) genoemd, is een vorm van beschrijving van een beeld in de vorm van door computer leesbare gegevens. Raster grafieken bestaan uit een raster vormige indeling van pixel (beeldpunten), die ieder één kleur zijn toegewezen. De hoofdkenmerken van een raster grafiek zijn daarom de breedte en de hoogte in pixel, ook resolutie genoemd, alsook de kleurintensiteit. met een kleurintensiteit van zwart/wit tot 24-Bit kleurintensiteit aanmaken. Het Bitmap-formaat is met andere Windows-programma's compatibel en zeer veelvoorkomend. BMP ondersteund echter geen bestand compressie wat grootte bestanden tot gevolg heeft. Daarom zijn BMP-bestanden meestal niet geschikt voor Webpagina's of voor het verzenden per Email. In het geheel heeft het Bitmap-bestandsformaat meer nadelen dan voordelen.

TIFF (Tagged Image File) is een bestandsformaat dat beelden met een willekeurige kleurintensiteit kan opslaan. TIFF is het meest ondersteunde grafische gegevensformaat in de drukkerij-industrie. Het ondersteunt optionele compressie, maar is niet geschikt voor de weergave in een webbrowser. TIFF is naast PDF een belangrijk formaat voor het uitwisseling van gegevens in de prepress fase tussen uitgeverijen en drukkerijen. In het internet wordt TIFF gebruikt om gebruikers, zoals uitgeverijen, beelden met hoge resolutie in afdrukbare kwaliteit, zonder kwaliteitsverlies, ter beschikking te stellen. Daarbij wordt geaccepteerd dat deze bestanden vele malen groter zijn dan een gecomprimeerd JPEG- bestand met kwaliteitsverlies.

  • Voordelen
    • TIFF is vanwege zijn goede kwaliteit, vooral voor gedrukte producten geschikt.
    • TIFF is een verregaand ondersteund formaat, speciaal tussen Macintosh en Windows-Computers.
    • Optionele compressie wordt ondersteund.
    • Het uitbreidbaar formaat ondersteund vele optionele functies.
  • Nadelen
    • TIFF wordt niet door webbrowsers ondersteund.
    • De uitbreidbaarheid leidt tot veel verschillende TIFF-grafiek types.
    • Niet alle TIFF-bestanden zijn compatibel met alle programma's, die de basis TIFF-standaard ondersteunen.

JPEG (Joint Photographic Experts Group) is een platform onafhankelijk formaat, dat een zo groot mogelijke compressie ondersteund. Deze compressie gaat echter gepaard met een groot verlies aan kwaliteit. De JPEG-compressie werd voor natuurlijke beelden (raster grafieken) ontwikkeld. Dat zijn beelden zoals foto's of door computer gegenereerde beelden. JPEG is niet geschikt voor digitale lijntekeningen (bijvoorbeeld voor een screenshot of een vector grafiek Een vector grafiek is een computerbeeld dat uit grafische primitieven zoals lijnen, cirkels en polygonen is samengesteld. Om bijv. het beeld van een cirkel op te slaan, heeft de vector grafiek ten minste twee waarden nodig: de locatie van het middelpunt van de cirkel en diens diameter.), waarin veel aangrenzende beeldpunten met exact identieke kleurwaarden, weinig kleuren en scherpe kanten zijn. Voor deze beelden zijn formaten zoals BMP, TIFF of PDF veel beter geschikt.

De compressie graad van JPEG-bestanden kan omhoog of omlaag worden gezet, waarbij echter de beeldkwaliteit leidt ten gunste van de grootte van het bestand. De JPEG-compressie geeft goede resultaten bei fotorealistisch beeldmateriaal. Bij eenvoudig beeldmateriaal met minder kleuren, scherpe contrasten, vaste omlijningen of met grote eenkleurige gebieden levert de JPEG-compressie echter geen goede resultaten.

PNG (Portable Netword Graphics) is een grafiek formaat voor raster grafieken met beeld compressie zonder verlies. Het PNG-formaat is in het leven geroepen als gratis alternatief voor het tot 2004 gepatenteerde GIF-formaat en is minder complex dan TIFF. PNG ondersteunt naast verschillende kleurintensiteiten ook transparantie middels een alfakanaal. Het PNG-formaat had nooit patent beperkingen, zoals dit tot 2004 het geval was bij GIF, door de gebruik van de LZW-algoritmen. Het is een universeel, door het wereld wijde web consortium (W3C) goedgekeurd formaat en wordt door alle moderne webbrowsers ondersteund.

  • Voordelen
    • Er zijn geen licentie-contributies
    • De compressie is zonder verlies en meestal compacter dan vergelijkbare formaten.
    • Ondersteuning van echte kleuren (24 Bit kleurintensiteit) met een maximum van 48 Bit kleurintensiteit.
    • Ondersteuning van alfa-transparantie (tot 16 Bit, dus 65.536 stappen, gebruikelijk zijn 8 Bit).
    • Ondersteuning van kleur- en helderheid correctiemechanismen om te garanderen dat een beeld op verschillende systemen er ongeveer gelijk uitziet.
  • Nadelen
    • Grotere complexiteit van het bestandsformaat in de vergelijk met GIF.
    • Als onvolledig alternatief voor het GIF-formaat biedt het geen mogelijkheid voor animatie.
    • Ondersteund het CMYK-kleurmodel niet en is daarom niet als complete TIFF-vervanging geschikt.
    • Het formaat bereikt bij bepaalde soorten van beelden (foto's) natuurlijk niet de compressie-waarde van algoritmen met verlies zoals JPEG.

Exportformaten voor vectorgrafieken

Een vectorgrafiek is een computerbeeld dat uit grafische primitieven zoals lijnen, cirkels en polygonen is samengesteld. Om bijvoorbeeld het beeld van een cirkel op te slaan, heeft de vectorgrafiek tenminste twee waarden nodig: de locatie van het middelpunt van de cirkel en diens diameter. Naast de vorm en de positie van de primitieven worden eventueel ook de kleur, de lijnsterkte, diverse vullingen en verdere gegevens die het uiterlijk bestemmen, gespecificeerd.

In tegenstelling tot rastergrafieken kunnen vectorgrafieken zonder kwaliteitsverlies traploos worden geschaald en vervormd. Bovendien gaan de eigenschappen van individuele lijnen, gebogen lijnen of vlakken bij een vectorgrafiek niet verloren, en kunnen ook achteraf nog veranderd worden. De meest geschikte exportformaten voor vectorgrafieken zijn: EMF EMF – Enhanced Metafile, het Enhanced Metafile-Format is een 32-Bit formaat, dat zowel vector als ook bitmap informatie kan bevatten. Het is een verbetering tegen over het Windows-Meta-File-Formaat , DXF Het Drawing Interchange File Format (DXF) is een door Autodesk gespecificeerde file formaat voor CAD-gegevens uitwisseling en werd in het CAD-programma AutoCAD geïntegreerd. Het DXF formaat is door Autodesk beschreven en open gedocumenteerd. en HPGL De Hewlett Packard Graphic Language (HP-GL) is een door Hewlett-Packart ontwikkelde programmeertaal voor het aansturen van plotter pennen. Andere plotter-fabrikanten hebben de programmeertaal HP-GL voor de aansturing van hun eigen plotters overgenomen..

In de CARAT-plattegrond ziet u, zoals ook in alle andere 2D-aanzichten, een vectorgrafiek. Zoals u het in de volgende afbeelding kunt zien, kan een object in een vectorgrafiek willekeurig vergroot of verkleind worden (op schaal gebracht Op schaal brengen is een begrip uit de mathematica, en betekend een verandering van de grootte. In de computer grafiek wordt dit begrip gebruikt om de afmeting van de inhoud van een tekening optimaal op papier weer te geven. worden), zonder daarbij aan kwaliteit te verliezen. Integendeel, afhankelijk van de vergroting worden sommige details zelfs nog duidelijker.

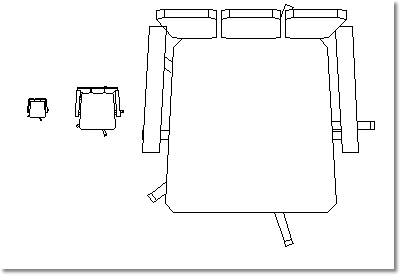

Voorbeeld van een vectorgrafiek

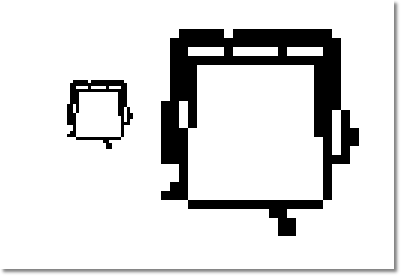

Een rastergrafiek die eveneens vergroot is als vergelijking. Zoals u aan de afbeelding kunt zien, wordt de kwaliteit bij het vergroten van een rastergrafiek duidelijk minder, omdat de bestaande pixel alleen maar worden vergroot.

EMF (Enhanced Metafile), het Enhanced Metafile-Formaat is een 32-Bit-Formaat, dat zowel informatie uit een vectorgrafiek als uit een rastergrafiek kan bevatten. Windows Enhanced Metafile (EMF) is een verdere ontwikkeling van de Microsoft Windows Metafile grafiekbestandsformaten (WMF). Het combineert vectorgrafieken die willekeurig geschaald kunnen worden met de mogelijkheid, rastergrafieken als vulling te gebruiken. Terwijl WMF een 16-bit-formaat (max. 65536 kleuren) is, is EMF een 32-bit-formaat (max. 16777216 kleuren).

  • Voordelen
    • Uitbreidbaar bestandsformaat
    • Verbeterde functies in vergelijk met WMF
  • Nadelen
    • De mogelijkheid tot uitbreiding leidt eventueel tot veel verschillende EMF-grafiektypen.
    • Niet alle EMF-bestanden zijn compatibel met alle programma's, die de EMF-standaard ondersteunen.

PDF (Portable Document Format) is een platformonafhankelijk bestandsformaat voor documenten, dat is ontwikkeld door de firma Adobe Systems en in 1993 met Acrobat 1 openbaar gemaakt werd. Uit teksten, beelden en grafieken, gemengd of alleen, kunnen met corresponderende programma´s PDF-bestanden worden aangemaakt en met bijbehorende leesprogramma´s weergeven worden (het meest bekende Adobe Acrobat Reader DC). Een PDF-bestand kan documenten van een oorspronkelijk programma, inclusief alle kleuren, maar ook een rastergrafiek of een vectorgrafiek zeer precies weergeven. Dit geldt principieel ook voor lettertypen.

  • Één van de sterktes van PDF is, dat er voor alle gebruikelijke platformen weergaveprogramma's zijn, zo dat een platformonafhankelijke weergave van de inhoud mogelijk is. Dit wil zeggen, dat op ieder type computer en besturingssysteem, met een dienovereenkomstig weergaveprogramma, de inhoud van een PDF-bestand zonder grafisch verschil kan worden weergegeven. PDF is daarom ook een formaat voor het publiceren van inhouden. Terwijl de voorbereidingen vaak in andere toepassingen worden gedaan, zoals bijvoorbeeld in CARAT, wordt het kant en klare werk dan als PDF gepubliceerd.

DXF (Drawing Interchange File) is een door Autodesk gespecificeerde file formaat voor CAD Het begrip CAD, Engels: Computer Aided Design, staat voor computer ondersteunde constructies. Alle samengestelde artikelen van de individuele leveranciers, maar ook die neutrale catalogi in CARAT worden met CAD gemaakt.-gegevens uitwisseling en werd in het CAD-programma AutoCAD geïntegreerd. Het DXF-formaat wordt naast het DWG-formaat ingevoerd, om het extern interpreteren van gegevens uitwisseling tussen AutoCAD systemen te garanderen.

Het DXF formaat is door AutoDesk beschreven en open gedocumenteerd. Vanwege de goed gedocumenteerde, eenvoudige gegevensstructuur wordt het DXF-formaat bijna uitsluitend voor cross programma gegevensuitwisseling gebruikt, zelfs tussen verschillende besturingssystemen. Ieder huidige CAD en CNC programma kan in- en exporteren van DXF-files, waardoor DXF als industriële standaard de grootste gemeenschappelijke noemer van alle CAD-systemen is. Alle elementen, die nuttig zijn voor technische tekeningen en implementeerbaar zijn worden ondersteund in DXF.

  • Gebruiksdoel
    • Dit export formaat is geschikt voor alle 2D-grafieken van CARAT. Deze grafiek formaat is speciaal in CARAT opgenomen voor de export van plattegronden en de frontaanzichten. Een als DXF-file geëxporteerde CARAT-plattegrond kan, indien gewenst, ingelezen worden in een andere CAD-applicatie. Dit kan bijvoorbeeld het planning programma van een architect zijn.

HPGL (Hewlett Packard Graphic Language) is een programmeertaal voor het aansturen van plotters Plotter - De plotter is voor weergaven op papier, meestal DIN A3 tot A0 geschikt. Daarvoor wordt een inkt pen, die op een wagen gemonteerd is, gebruikt. Deze wagen glijd over een rail, die over de gehele breedte van het papier schuiven kan (flatbed plotter), of die vast gemonteerd is en waar het papier over een wals wordt verschoven (rollen plotter)., ontwikkeld door Hewlett-Packard. Andere plotterfabrikanten hebben de programmeertaal HPGL voor de aansturing van hun eigen plotters overgenomen. Alhoewel het niet daarvoor gemaakt werd, is HPGL, vanwege zijn eenvoud, ontwikkelt tot het gegevensuitwisselingsformaat voor vectorgegevens. De meeste CAD-programma's ondersteunen de export in HPGL-formaat. Een andere mogelijkheid HPGL-gegevens te creëren is het "printen in een bestand" met de bijbehorende printer-driver.
