文件格式

光栅图形 光栅图形（也是位图）是以计算机可读数据的形式描述图像的形式。光栅图形由所谓的像素（图像点）的网格状排列组成，每个像素被分配一种颜色。因此，光栅图形的主要特征是宽度和高度（以像素为单位），也称为分辨率，以及颜色深度。，也称为像素图形（位图），是一种计算机可读数据形式的图像描述形式。光栅图形由所谓的像素（图像点）的网格状排列组成，每个像素被分配一种颜色。因此，光栅图形的主要特征是宽度和高度（以像素为单位），也称为分辨率，以及颜色深度。光栅图形适用于显示复杂的图像，例如无法用矢量图形描述的照片（见下文）。

极简主义的光栅图形现在已经成为一种流行的艺术形式。所谓的像素艺术的范围从手机标志和网站到电视广告和广告海报。就其性质而言，光栅图形类似于马赛克和十字绣等传统技术。最适合光栅图形的导出格式是：BMP Windows Bitmap（“BMP”）是为Microsoft Windows和OS / 2操作系统开发的二维光栅图形格式，随着Windows 3.0一起推出。文件扩展名为* .bmp。、TIFF TIFF或TIF(英语：Tagged Image File Format）是用于存储图像数据的文件格式。TIFF格式最初由Aldus（1994年从Adobe©收购）和Microsoft©开发出用于将扫描的光栅图形进行分色。、PNG PNG（英语Portable Network Graphics的缩写）对光栅图形无损图像压缩图形的一种格式。除了支持不同的色深，PNG格式通过alpha支持透明度。因此PNG是万维网联盟（W3C）普遍认可的一种格式，所有现代Web浏览器均支持这一格式。、JPEG JPEG（简写为JPG）=（联合图像专家组）是由国际电信联盟（ITU）于1986年创立的机构。 该机构于1992年9月开发了一种标准化方法，用于数字（自然）图像的有损压缩，该图像以专家组的名字命名。JPEG是网络上照片使用最广泛的图像格式。 和 PDF Adobe Portable Document Format (PDF)，即Adobe可移植文档格式在上世纪80年代由Adobe® Systems开发出并完善。Adobe PDF-文档包含可在任何电脑上显示的任意应用数据，因此适用世界各地的用户交换信息。

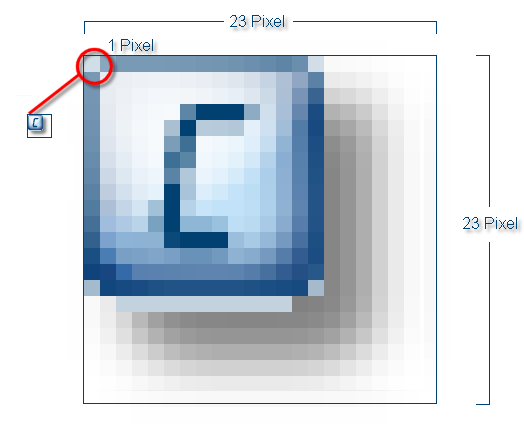

光栅图形示例

BMP（Windows位图）是为Windows 3.0和Windows 3.0引入的Microsoft Windows和OS / 2操作系统开发的二维光栅图形格式。文件扩展名是* .bmp。使用BMP格式，您可以创建具有单色到24位颜色深度的任何颜色深度的单个光栅图形。位图文件格式兼容并广泛用于其他Windows程序。但是，BMP不支持大文件常常需要的文件压缩 ZIP文件格式是文件压缩归档的开放格式。归档文件通常携带扩展名为*.zip。。因此，BMP文件通常不适合网页或电子邮件。总的来说，位图文-件格式的缺点超过了优点。

• 优点
  • BMP支持1到24位色彩深度（最多16,777,216个颜色）。
  • BMP格式在很大程度上与现有的Windows程序兼容，特别是较早的程序。
  • BMP文件适用于Windows壁纸。
• 缺点
  • BMP不支持非常大的文件所需要的压缩。
  • 对于照片质量的图像，JPEG或TIFF文件通常更好。
  • BMP不适合网站或电子邮件附件。
  • Web浏览器不支持BMP文件。

TIFF（标记图像文件）是一种文件格式，可以保存任何颜色深度的图形。TIFF可以说是印刷行业中最广泛支持的图形文件格式。它支持可选的压缩，但不适合在Web浏览器中显示。 除了PDF之外，TIFF是在出版商和印刷商中交换印前数据的重要格式。TIFF格式在因特网上使用，以便为诸如发布者之类的用户提供可打印，无损质量的高分辨率图像。但是这些文件的大小是有损压缩JPEG图像的几倍。

• 优点
  • TIFF由于质量好特别适合印刷品。
  • TIFF是一种广泛支持的格式，特别是在Macintosh和Windows计算机之间。
  • 支持可选的压缩。
  • 可扩展格式支持许多可选功能。
• 缺点
  • Web浏览器不支持TIFF。
  • 可扩展性导致许多不同的TIFF图形类型。
  • 并非所有TIFF文件都与支持基本TIFF标准的所有程序兼容。

JPEG（联合图像专家组）是一种独立于平台的格式，支持最大可能的压缩。但是，压缩非常有损。JPEG-压缩是为自然图像（光栅图形）开发的。这些是您在摄影或计算机生成的图像中找到的图像。JPEG不适用于数字线条图形（例如，屏幕截图或矢量图形），因为这些图形中有许多相邻像素具有完全相同的颜色值，少量颜色和硬边缘。对于这些图片，格式如BMP，TIFF或PDF更适合。

JPEG文件的压缩级别可以增加或减少，但减少文件大小会降低图像质量。JPEG压缩可以对真实感图像获得良好的效果。但是，对于颜色较少，对比鲜明，固定帧或大单色区域的简单图像，JPEG压缩不会产生出色的效果。

• 优点
  • 它支持对摄影或照片级真实图像素材的更高压缩。
  • 可调的压缩级别允许最佳控制文件大小。
  • JPEG是一种广泛支持的网络标准。
• 缺点
  • 有损压缩导致原始图像数据的质量损失。
  • 如果编辑JPEG文件并重新保存，跟原始图像数据相比的质量损失会更大。
  • JPEG不适用于颜色较少，大区域，单色区域或强烈亮度差异的简单图形。

PNG（英语Portable Network Graphics的缩写）对光栅图形无损图像压缩图形的一种格式。它被设计为用于更换到2004年受专利限制的GIF格式的一种免费图形格式。与TIFF相比，它没那么复杂。除了支持不同的色深，PNG格式通过alpha支持透明度。PNG格式从来没有专利限制，而GIF则到2004年均受LZW演算法的专利限制。因此PNG是万维网联盟（W3C）普遍认可的一种格式，所有现代Web浏览器均支持这一格式。

• 优点
  • 没有许可证费用。
  • 压缩是无损的，通常比同类格式更紧凑。
  • 真彩色支持（24位色深），最大48位色深。
  • 支持alpha透明度（最多16位，即65,536级，通常使用8位）。
  • 支持颜色和亮度校正机制，以确保图像在不同系统上看起来几乎相同。
• 缺点
  • 与GIF相比，文件格式更加复杂。
  • 作为GIF格式的不完全替代品，它不提供动画。
  • 不支持CMYK颜色模型，因此不适合作为完整的TIFF替代品。
  • 对于某些图像类型（照片），格式自然不能达到有损算法（如JPEG）的压缩率。

矢量图形是由图形基元（如线，圆和多边形）组成的计算机图像。例如，要保存圆形图像，矢量图形至少需要两个值：圆心的位置和圆直径。除了图元的形状和位置之外，还可以给出颜色、线宽、各种填充图案和其他决定外观的数据。

与光栅图形相比，矢量图形可以连续缩放而不会降低质量。此外，单个直线、曲线或曲面的属性保留在矢量图形中，也可以在以后更改。最适合矢量图形的导出格式是：EMF EMF - 增强型图元文件，增强型图元文件格式是一种32位格式，可以包含矢量和位图信息。它是对Windows图元文件格式的改进。、DXF DXF（英语：Drawing Interchange File Format/绘图交换文件格式）是一种Autodesk特殊的文件格式，用于CAD数据交换，并可整合入CAD程序的AutoCAD。DXF格式由Autodesk编写和公开记录。和HPGL Hewlett Packard图形语言（HP-GL）是Hewlett-Packard为控制笔式绘图仪而开发的一种编程语言。其他绘图仪制造商已采用HP-GL语言来控制他们自己的绘图仪。

在CARAT平面图中，与所有其他2D视图一样，显示矢量图形。如下图所示，矢量图形中的对象可以根据需要放大或缩小（缩放 缩放是数学中的一个术语，表示调整大小。在计算机图形中应用该术语来将图形内容的大小以最佳方式显示在纸上。）而不会降低质量。相反，根据放大倍数，一些细节会变得更加清晰。

矢量图形示例

相比之下，光栅图形也被放大了。从图中可以看出，当您缩放光栅图形时，质量会显着下降，因为现有像素只会被放大。

EMF（增强型图元文件）增强型图元文件格式是一种32位格式，可以包含来自矢量图形和光栅图形的信息。Windows Enhanced Metafile （EMF）是Microsoft Windows Metafile图形文件格式（WMF）的进一步发展。它结合了可任意缩放的矢量图形和使用光栅图形作为填充的选项。 WMF是16位格式（最大65536色），而EMF是32位格式（最大16777216色）。

• 优点
  • 可扩展的文件格式
  • 与WMF相比改进的功能
• 缺点
  • 可扩展性可以产生许多不同类型的EMF图形。
  • 并非所有EMF文件都与支持EMF标准的所有程序兼容。

PDF（便携式文档格式）是一种跨平台的文档文件格式，由Adob​​e Systems开发并于1993年使用Acrobat 1发布。从文本、图像和图形，混合或单独，可以使用适当的程序生成PDF文件并使用适当的阅读程序（最著名的Adob​​e Acrobat Reader DC）显示。PDF文件可以非常精确地从原始程序中复制文档，包括所有颜色，还包括光栅图形或矢量图形。原则上，这也适用于字体。

• PDF的优点之一是所有常用平台都有显示程序，因此无论平台如何都可以显示内容。这意味着PDF文件的内容可以通过相应的显示程序在各种类型的计算机和操作系统上显示，没有任何图形差异。因此，PDF也是一种发布内容的格式。虽然准备工作通常在其他应用程序中完成，例如CARAT，但完成后的工作会以PDF格式发布。

xitonDXF（英语：Drawing Interchange File）是用于CAD 术语CAD，英语：Computer Aided Design，是指计算机辅助设计。各个制造商的所有复杂的物品以及CARAT中的中性目录都是由CAD创建的。数据交换的Autodesk指定文件格式，并已集成到AutoCAD CAD程序中。除了DWG格式以外引入DXF格式，以便在AutoCAD系统之间进行外部可解释的数据交换。

DXF格式由Autodesk编写和公开记录。由于记录描述充分，简单的数据结构的DXF格式主要被用于在不同操作系统间跨程序的数据交换。现在CAD和CNC程序在导入和导出DXF格式占主导地位，这样DXF就成为所有CAD系统的一个行业标准。DXF支持所有对技术图纸有意义和可实施的元素。

• 应用目的
  • 该导出格式适用于CARAT的所有2D图形。该图形格式已被包括在CARAT中用于导出平面图和立面图。如果需要，可将CARAT导出的DXF格式的平面图导入到一个CAD应用程序。例如，建筑师的设计程序。

HPGL（Hewlett Packard Graphic Language）是惠普公司开发的一种用于控制绘图仪的编程语言。其他绘图仪制造商已采用HPGL语言来控制他们自己的绘图仪。虽然不是为此设计的，但HPGL由于其简单性而演变成矢量数据的数据交换格式。大多数CAD程序支持以HPGL格式导出。另一种生成HPGL数据的常用方法是使用适当的打印机驱动程序打印到文件。
