摄像机位置

在三维立体图窗口显示的始终是摄像机最后的定位视角。通过附加提供的功能模块3C，您可以针对每个设计方案最多保存10个摄像机位置以备今后使用。一旦您在设计中保存了一个或多个摄像机位置，您就可以在需要时快速调出其中一个。保存的摄像机位置也可以通过批量打印功能来打印三维立体视图，或创建PDF Adobe Portable Document Format (PDF)，即Adobe可移植文档格式在上世纪80年代由Adobe® Systems开发出并完善。Adobe PDF-文档包含可在任何电脑上显示的任意应用数据，因此适用世界各地的用户交换信息。文件。

对于三维立体图图像，场景从摄像机的角度计算一次，并以图像格式（例如BMP Windows Bitmap（“BMP”）是为Microsoft Windows和OS / 2操作系统开发的二维光栅图形格式，随着Windows 3.0一起推出。文件扩展名为* .bmp。、JPEG JPEG（简写为JPG）=（联合图像专家组）是由国际电信联盟（ITU）于1986年创立的机构。 该机构于1992年9月开发了一种标准化方法，用于数字（自然）图像的有损压缩，该图像以专家组的名字命名。JPEG是网络上照片使用最广泛的图像格式。、TIFF TIFF或TIF(英语：Tagged Image File Format）是用于存储图像数据的文件格式。TIFF格式最初由Aldus（1994年从Adobe©收购）和Microsoft©开发出用于将扫描的光栅图形进行分色。或PNG PNG（英语Portable Network Graphics的缩写）对光栅图形无损图像压缩图形的一种格式。除了支持不同的色深，PNG格式通过alpha支持透明度。因此PNG是万维网联盟（W3C）普遍认可的一种格式，所有现代Web浏览器均支持这一格式。）保存。保存的图像不能再通过CARAT更改。

CARAT中的三维立体图呈现的是，基于摄像机的位置进行实时计算的当前场景。在CARAT中可以随时为场景需求进行类型切换。除了黑白的场景呈现外，还提供多种彩色场景呈现。通过附加模块3C，您最多可以保存10个摄像机位置，以便您可以根据需求随时并快速调用各种场景。

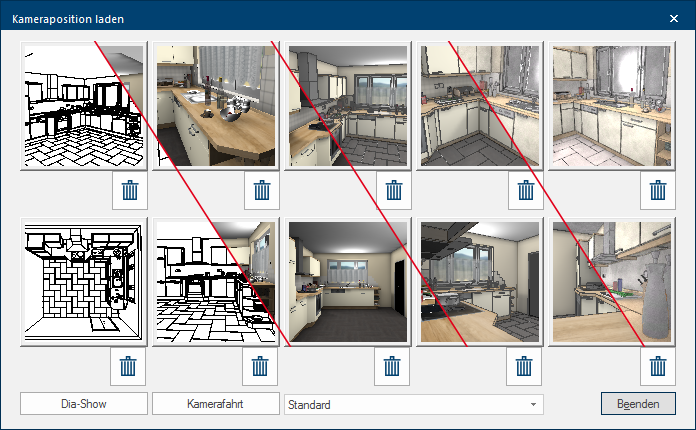

通过这种组合您可以将10个摄像机位置用于每种类型的呈现。通过下图体现这一特性。无需更改10个保存的摄像机位置。更改呈现类型就足够了，以便预览在选择呈现的类型下所展现的不同场景。（从左到右集合了黑白、照片、照片（增强轮廓）以及CARAT艺术风格的各种类型。）

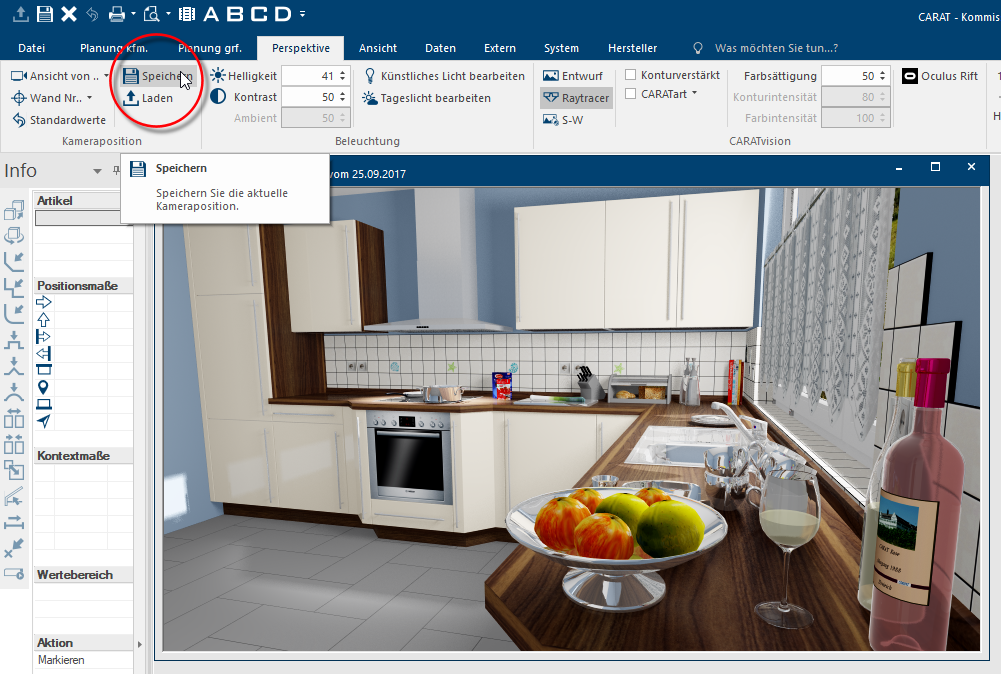

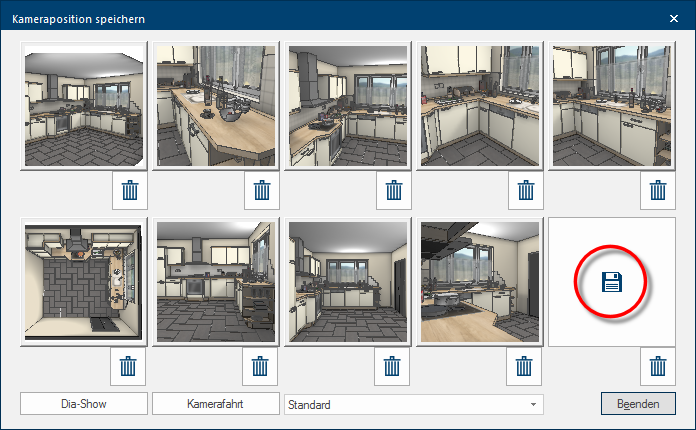

  • 首先，您应该在三维立体图窗口中设置所需的图像部分，然后在三维立体图选项卡的菜单功能区的摄像机位置区域中选择存储功能。

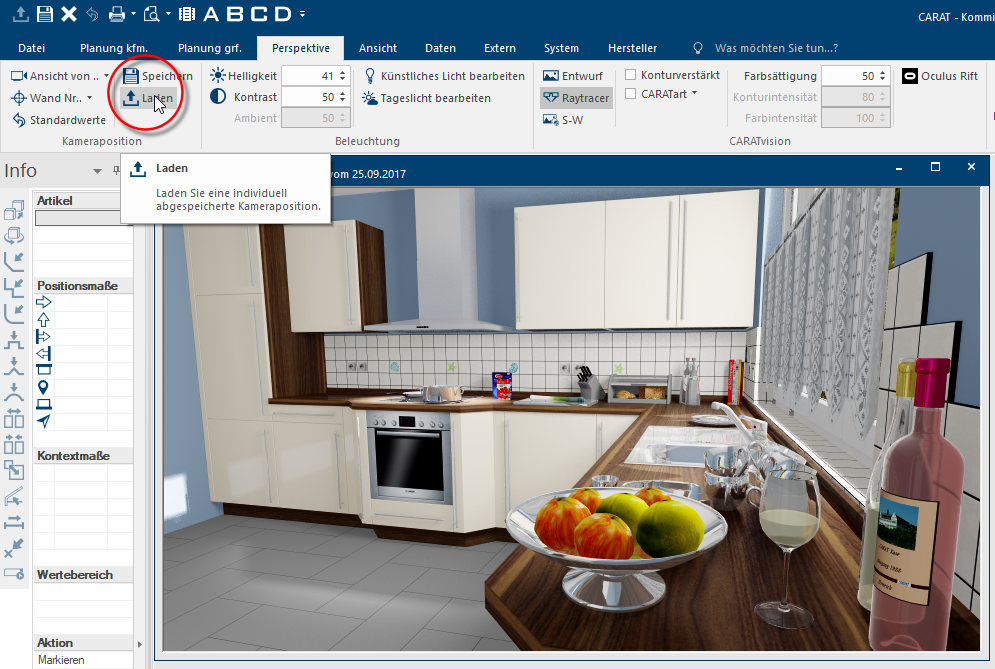

  • 为了加载保存的摄像机位置，请您首先打开三维立体图窗口。然后在功能区三维立体图选项卡上的摄像机位置区域中选择加载功能。

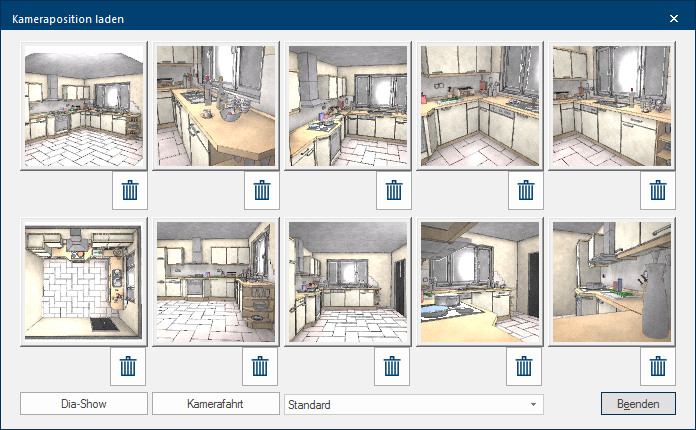

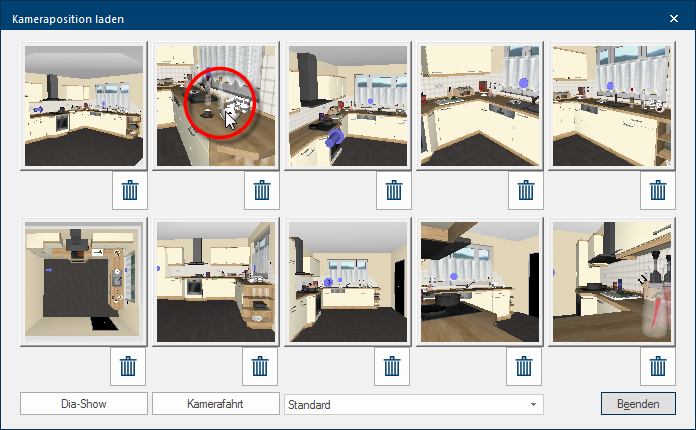

  • 这样就打开了对话框加载摄像机位置。请您单击要在三维立体图窗口中显示的摄像机位置的预览。然后对话框关闭，三维立体图显示新的摄像机位置。

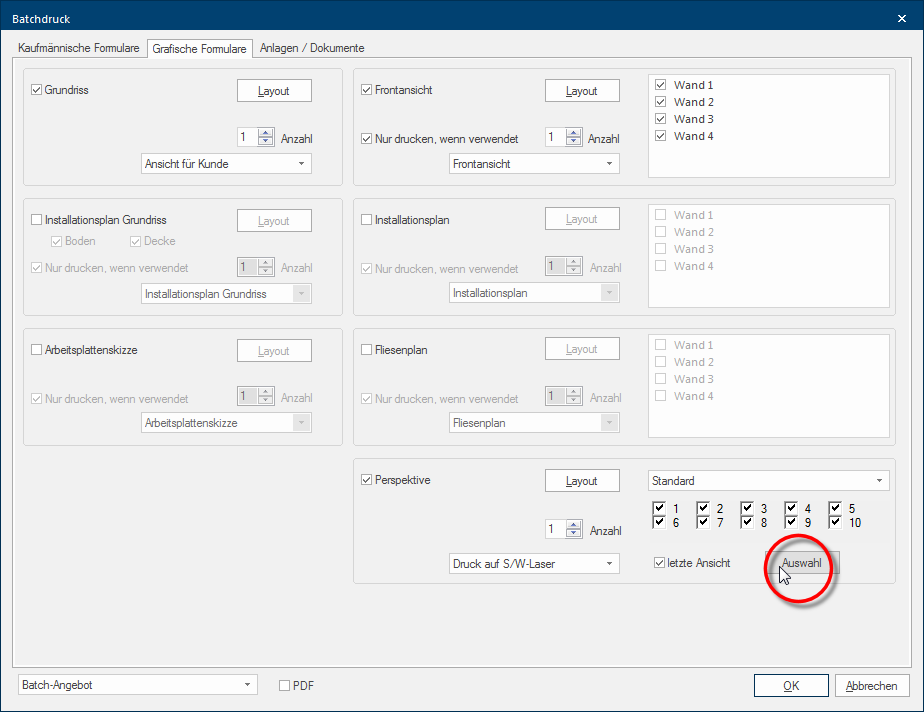

  • 通常只能打印最后一组三维立体图。但如果您已激活3C模块，您还可以选择保存的摄像机位置以进行批量打印。如果您不确定，应该打印哪个已被保存的摄像机位置，您可以通过使用选择按键在三维立体图区域中显示保存的所有摄像机位置。

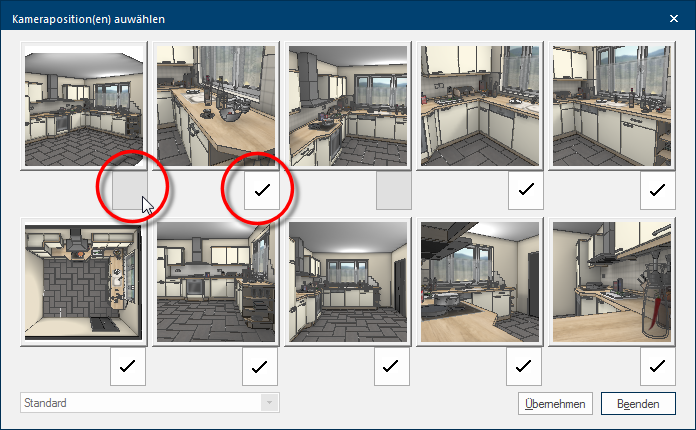

  • 要选择已保存的摄像机位置之一进行批量打印，您只需单击所需的预览。预览下方的复选标记显示您所做的选择。要取消选择摄像机位置，您只需再次单击预览即可。
