图形导出，真实比例

您当然也可以使用图形导出来导出平面图和立面图。由于这些是用于处理任务的图纸，因此正确的比例通常非常重要。为了让您能更好地理解此关联，我们想在本章中为您提供一些有关图形缩放导出主题的信息。特别是对纸张尺寸、实际打印面积、像素数和分辨率的依赖性一次又一次地提出问题。

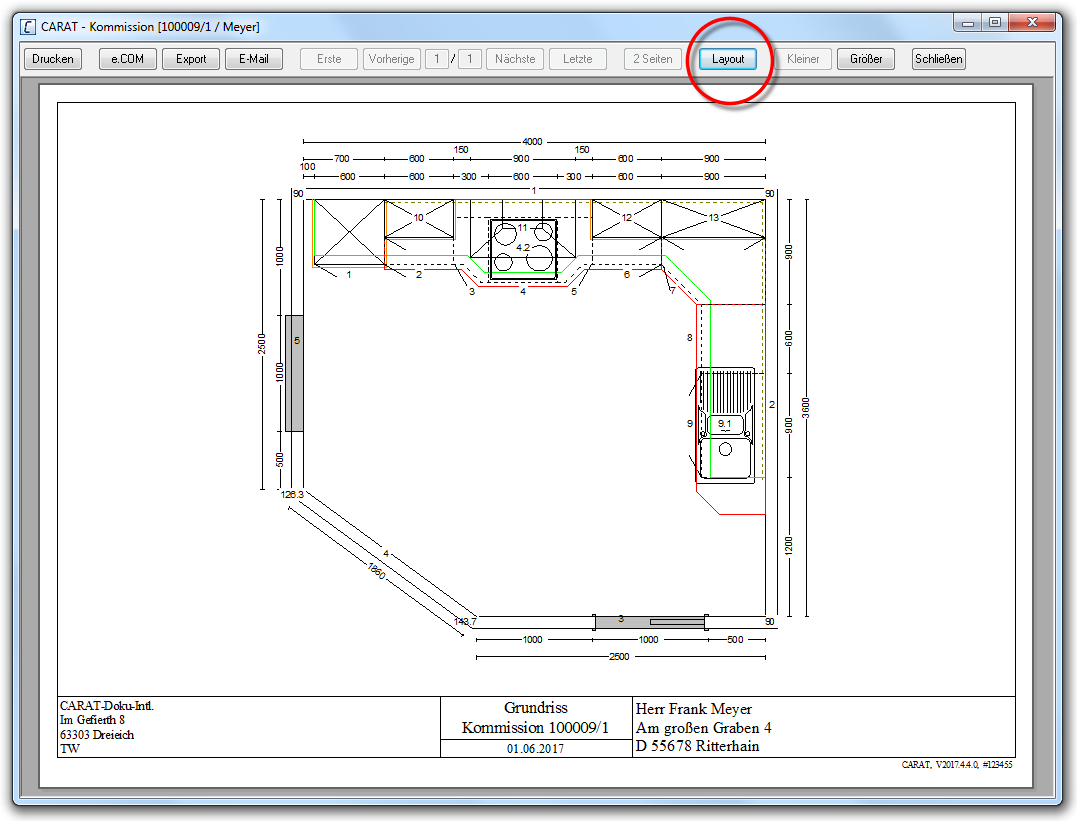

通过打印预览调用图形的导出。也可以通过打印预览调用打印版面设置，通过它您可以为要打印或导出的图形进行所有相关设置，例如打印机、纸张尺寸或比例。

打印预览

为了能够在CARAT中创建图纸的真实比例打印预览，需要有关要使用的打印机、图纸尺寸、图纸方向和所需比例的信息。CARAT从打印版面设置中指定的设置中接收此信息。根据打印机的不同，还会有打印机无法打印的边缘区域。所有这些都在CARAT打印预览中被考虑。

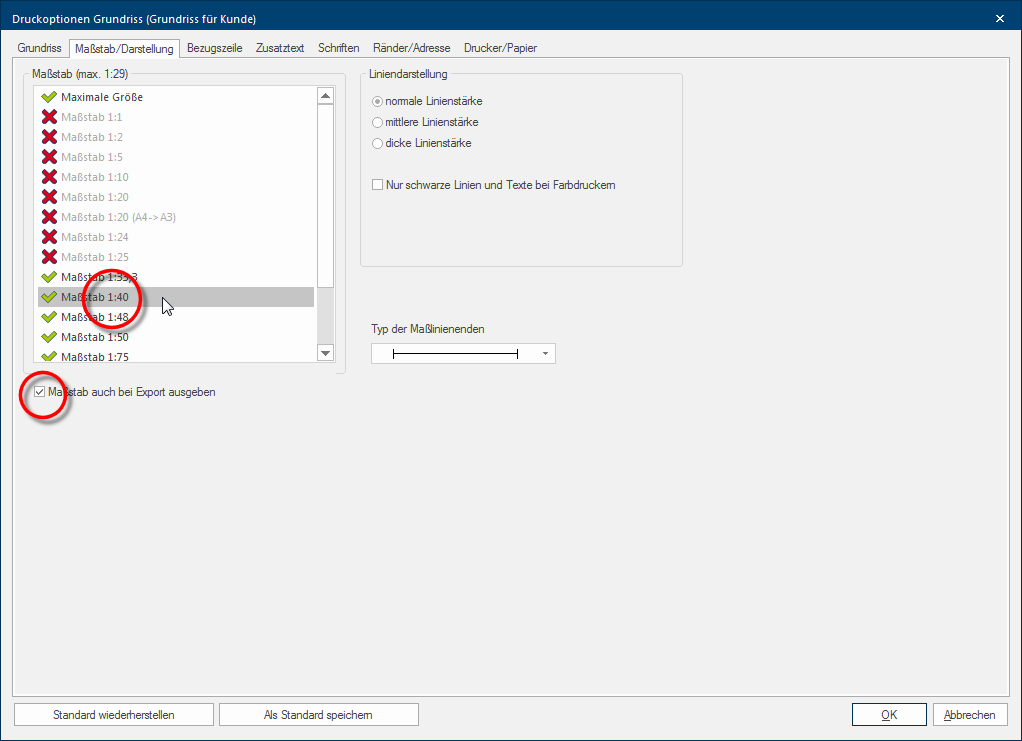

在所选图形的打印版面设置的设置中，单击显示比例尺选项卡某些对话框内容广泛，因此按照功能划分出子区域。这些子区域大多显示在对话框的顶部，可以通过点击相应的文本进入该子区域。。
由于使用的纸张尺寸、纸张方向和为图形打印输出选择的选项，此选项卡上仅提供可使用当前设置打印的比例。因为如果除了纯平面图之外，还想打印尺寸线或商品清单，可以减少图形的实际打印面积。CARAT在列出标准时已经考虑到了这一点，这意味着并非所有标准都可用。
要使用锁定的比例之一，您必须更改打印机、纸张尺寸、打印页面方向或您选择的选项以增加可打印区域或一次在一页上打印更少的项目。

您还可以抑制导出图形时使用的比例的显示。如果您不能确保导出的图形文件将被收件人按比例打印出来，这会很有用。

比例尺的信息

为了能够按一定比例打印图纸，始终需要一定的打印区域。根据所选比例，空间要求可能会有很大差异。在表格的帮助下，您可以看到4米长的墙的空间要求，尤其是1:20的比例，是DIN A4页面（210毫米）的整个可打印宽度。另外请您注意，这不包括尺寸线的空间。

DIN纸张尺寸信息

当然，每个DIN尺寸都有一定的尺寸。但是请注意，这只是整个纸张尺寸，而不是实际的可打印区域。

纸张尺寸	尺寸（mm）（高x宽）	尺寸（英寸随着公制系统的推出，英寸基本上不再使用，只有英语语言区（和非公制系统区域）一直保持到今天仍用英寸，1956年国际性的寸或英寸设置为正好25.4毫米。英寸的单位符号是“in”或符号（“），这是它的第二个标志。）
DIN A5	210x148mm	8.27x5.83
DIN A4	297x210mm	11.69x8.27
DIN A3	420x297mm	16.54x11.69

打印分辨率

从图片中可以看出，我们添加了与DIN A4打印格式300dpi对应的信息作为图像尺寸的补充。
从下表中可以看出，如果使用300 dpi的打印分辨率，则只能在DIN A4上获得所需的1:20比例。因为在300 dpi下，大小为3508x2480像素的图形需要297mm x 210mm的面积。这完全对应于DIN A4页面的大小。

计算300 dpi时的打印尺寸
	像素像素（Pixel）是构成数码影像的基本单元，显示在屏幕上为小方点状网格式的图形单元。	/	dpi	=	英寸	*	系数	=	毫米
高度	3508	/	300	=	11.69	*	2.54	=	297
宽度	2480	/	300	=	8.27	*	2.54	=	210
