Das Register - Planung grf.

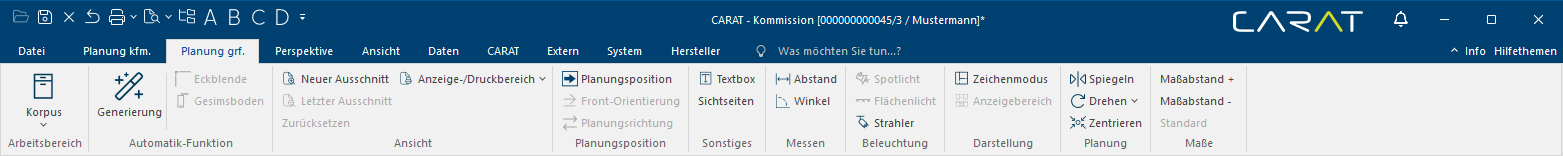

Auf dem Register Manche Dialogfenster sind so umfangreich, dass die Funktionen in Unterbereiche geteilt werden. Diese Unterbereiche werden meist im oberen Bereich des Dialogs angezeigt und können durch Klicken auf den entsprechenden Text erreicht werden. Planung grf. befinden sich alle wesentlichen Funktionen, die für die grafische Abwicklung der zweidimensionalen Planung über den Grundriss oder die Frontansichten benötigt werden. Über die verschiedenen Bereiche finden Sie hier die Auswahl des Arbeitsbereichs Da sich bei einer Planung die Bereiche im Grundriss häufig überschneiden (z.B. Sockel, Arbeitsplatte, Korpus etc.) wurden diese Artikelgruppen in Arbeitsbereiche eingeteilt. sowie mehrere Automatik-Funktionen. Über den Bereich Ansicht können Sie Zoomen und über den Bereich Planungsposition den Planungspfeil einstellen.

Über den Bereich Sonstiges können Sie Texte erfassen. Außerdem stehen Ihnen Mess-Funktionen im Bereich Messen und verschiedene Lichtquellen im Bereich Beleuchtung zur Verfügung. Über den Bereich Darstellung können Sie die Anzeige beeinflussen und über den Bereich Planung die Ausrichtung des Grundriss. Über den Bereich Maße können Sie den Abstand der Maßlinien sowie dadurch auch die Größe der Maßzahlen beeinflussen. Nachfolgend möchten wir Ihnen die Funktionen im einzelnen vorstellen.

Symbol:

Bezeichnung:

Kurzbeschreibung:
Arbeitsbereich

Arbeitsbereich - Wählen Sie einen Arbeitsbereich zur Bearbeitung der Planung aus. Durch Klick Sofern nicht anders angegeben, wird die linke Maustaste einmal kurz gedrückt. Klicken bewirkt immer ein Markieren eines Objektes oder bei einem Klick auf eine Schaltfläche die Ausführung der beschriebenen Aktion (z.B. OK, Abbrechen, Schließen). auf den kleinen Pfeil unterhalb von Korpus öffnet sich ein Drop-down Menü mit den auswählbaren Arbeitsbereichen.

Wand/Beleuchtung

Arbeitsbereich - Wand/Beleuchtung

Korpus

Arbeitsbereich - Korpus

Sockel

Arbeitsbereich - Sockel

Arbeitsplatte

Arbeitsbereich - Arbeitsplatte

Lichtleiste

Arbeitsbereich - Lichtleiste

Kranzleiste

Arbeitsbereich - Kranzleiste

Deckenblende

Arbeitsbereich - Deckenblende

Wandabschlussleisten

Arbeitsbereich - Wandabschlussleisten

Gesimsboden

Arbeitsbereich - Gesimsboden

Konstruktionsartikel

Arbeitsbereich - Konstruktionsartikel

Fliesenplan

Arbeitsbereich - Fliesenplan

Installationsplan

Arbeitsbereich - Installationsplan

Arbeitsplattenvermaßung

Arbeitsbereich - Arbeitsplattenvermaßung

Artikelmaße

Arbeitsbereich - Artikelmaße



Frontleisten

Arbeitsbereich - Frontleisten

Generierung

Generierung - Erzeugen Sie automatisch alle längenabhängigen Artikel.

Eckblende

Eckblende - Platzieren Sie automatisch eine Eckblende zwischen zwei Objekten.

Gesimsboden

Gesimsboden - Platzieren Sie automatisch einen Gesimsboden zwischen zwei Objekten.

Neuer Ausschnitt

Neuer Ausschnitt - Wählen Sie einen neuen Ausschnitt.

Letzter Ausschnitt

Letzter Ausschnitt - Wechseln Sie auf den letzten Ausschnitt.



Zurücksetzen

Zurücksetzen - Alle ausgewählten Ausschnitte werden zurückgesetzt.

Anzeige-/Druckbereich

Anzeige Druckbereich - Passen Sie den Anzeige- und Druckbereich an.

Siehe auch: Anzeige-/Druckbereich setzen

Vergrößern

Vergrößern - Anzeige-und Druckbereich vergrößern. Erzeugen Sie einen zusätzlichen Bereich um Ihre 2D-Ansicht, um zum Beispiel zusätzlichen Platz für Textboxen zu erhalten.



Zurücksetzen

Zurücksetzen - Anzeige-und Druckbereich zurücksetzen. Setzen Sie den Bereich um die 2D-Ansicht herum wieder auf Standardabstand zurück.

Planungsposition

Planungsposition - Öffnen Sie den Dialog Als Dialog oder Dialogfenster, Dialogfeld, bezeichnet man spezielle Fenster in Software- anwendungen. Dialogfenster werden in verschiedenen Situationen von der Anwendung eingeblendet, um bestimmte Eingaben oder Bestätigungen vom Benutzer einzuholen. Planungsposition, um darüber den Planungspfeil mit speziellen Vorgabewerten in der Planung neu zu platzieren.

Front-Orientierung

Front-Orientierung . Wechseln Sie die Frontorientierung des Planungspfeils.

Planungsrichtung

Planungsrichtung - Wechseln Sie die Richtung des Planungspfeils.

Textbox

Textbox erzeugen - Platzieren Sie eine Textbox in Ihrer Grafik.



Sichtseiten

Sichtseiten - Öffnen Sie den Dialog Sichtseiten, um die Zuordnung der Sichtseiten prüfen und eventuell verändern zu können.

Abstand

Abstand messen - Ermitteln Sie den Abstand zwischen zwei Eckpunkten.

Mit gedrückter SHIFT-Taste Die Shift-Taste (deutsch Umschalttaste oder Hochstelltaste) ist eine Taste, die auf Tastaturen von Computern und Schreibmaschinen vorkommt. Die Taste wird hauptsächlich benutzt, um statt eines Kleinbuchstabens durch gleichzeitiges Drücken der Shift-Taste den entsprechenden Großbuchstaben einzugeben. ermitteln Sie den Abstand zwischen zwei Kanten.

Mit gedrückter STRG-Taste Die Strg-Taste (Abkürzung für Steuerung, englische Bezeichnung Ctrl für Control) findet sich auf der PC-Tastatur ganz links in der untersten Tastenreihe. Die Strg-Taste ähnelt in ihrer Funktion der Shift-Taste (Umschalttaste, Hochstelltaste). Meist führt diese Taste in Verbindung mit einer anderen Taste oder der Maus eine spezielle Funktion aus. ermitteln Sie den Abstand zwischen zwei freien Messpunkten.

Siehe auch: Abstand messen

Winkel

Winkel messen - Ermitteln Sie den Winkel zwischen zwei oder drei Messpunkten.

Siehe auch: Winkel messen

Spotlicht

Spotlicht - Planen Sie eine Spot-Lichtquelle ein.

Flächenlicht

Flächenlicht - Planen Sie eine Flächenlichtquelle ein.

Strahler

Einbaustrahler - Planen Sie eine Einbau-/ Unterbau-Lichtquelle ein.

Zeichenmodus

Artikel-Zeichenmodus - Wählen Sie aus, welche Linienzüge in den 2D-Ansichten ein- oder ausgeblendet werden sollen.

Anzeigebereich

Frontanzeigebereich - Stellen Sie den Anzeigebereich für eine Frontansicht ein.

Spiegeln

Planung spiegeln - Spiegeln Sie eine Planung horizontal.

Drehen

Planung drehen - Drehen Sie eine Planung.

90° im Uhrzeigersinn

90° im Uhrzeigersinn - Drehen Sie eine Planung um 90° im Uhrzeigersinn.

90° gegen Uhrzeigersinn

90° gegen Uhrzeigersinn - Drehen Sie eine Planung um 90° gegen den Uhrzeigersinn.

180° drehen

180° drehen - Drehen Sie eine Planung um 180°.

Zentrieren

Grundriss zentrieren - Zentrieren Sie den Grundriss, damit dieser wieder in der Bildmitte platziert wird.



Maßabstand +

Maßabstand vergrößern - Vergrößern Sie in Einzelschritten die Größe der Maßzahl und somit auch den Abstand der Maßlinien zueinander.



Maßabstand -

Maßabstand verringern - Verringern Sie in Einzelschritten die Größe der Maßzahl und somit auch den Abstand der Maßlinien zueinander.



Standard

Maßabstand zurücksetzen - Setzen Sie die Größe der Maßzahl auf den Standard zurück.
