图形导出
通常情况下您将打印出报价、订单或订单所需的所有图纸，例如平面图、立面图、安装图和瓷砖平面图以及三维立体图的所有变量，以便在纸上查看或以PDF Adobe Portable Document Format (PDF)，即Adobe可移植文档格式在上世纪80年代由Adobe® Systems开发出并完善。Adobe PDF-文档包含可在任何电脑上显示的任意应用数据，因此适用世界各地的用户交换信息。格式发送通过邮件或e.COM。但偶尔您可能需要使用CARAT创建的图形进行进一步处理，也可以是文件形式。
使用导出图形的示例
- 客户来信
- 邮件
- 优质优惠
- 平面媒体广告
- 主页
- 展示
使用CARAT，您可以选择以适合此目的的文件格式导出图形。您可以使用其他选项，以便能够以最佳方式导出图形以供以后与其他应用程序一起使用。另见：文件格式

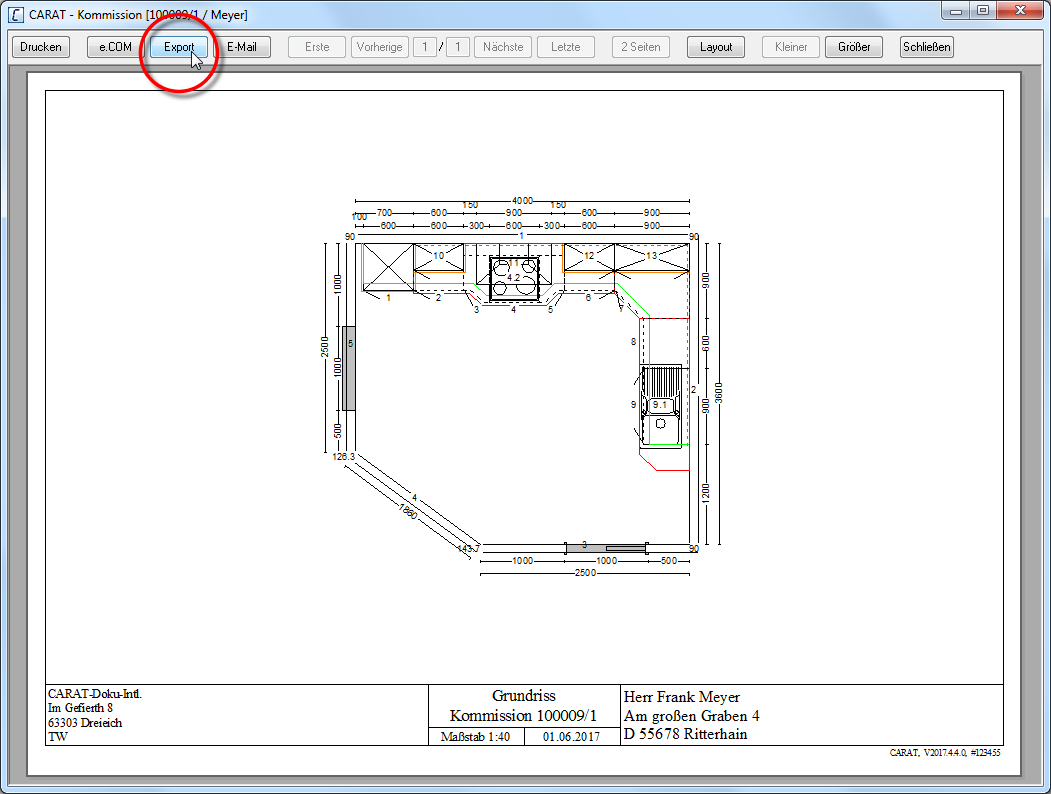

为了能够导出图形，您必须首先打开图形的打印预览（平面图、立面图或三维立体图），然后才能使用相应的按钮调用导出。另见：打印预览
如此操作
- 请您打开打印预览，然后单击导出按钮以导出图形。
- 然后打开图形导出对话框 对话框是软件应用程序中的特殊窗口。应用程序在各种情况下会显示对话框，以获取用户的特定输入或确认。，您可以通过该对话框进行导出图形的相关设置，例如格式或像素大小（分辨率 图像分辨率通常被称为构成一个光栅图形像素（点）的数目。通常它是由宽x高表示。）和存储位置。
- 首先，您应该选择最适合您的预期用途的文件格式。
- 另见：文件格式
- 然后以像素为单位设置大小，并根据图形格式设置附加选项，例如边缘平滑。
- 最后，请您指定要导出的文件的保存位置。
像素大小

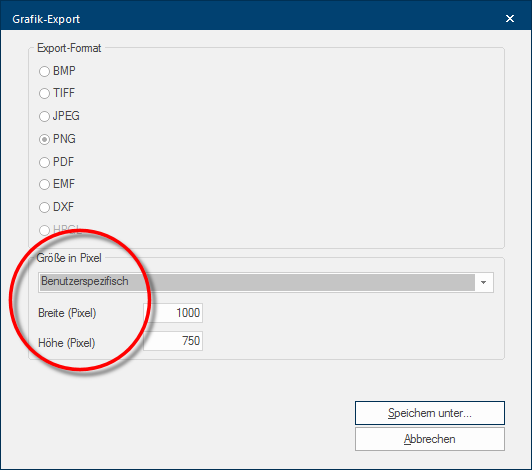

- 您可以以像素为单位自由指定BMP Windows Bitmap（“BMP”）是为Microsoft Windows和OS / 2操作系统开发的二维光栅图形格式，随着Windows 3.0一起推出。文件扩展名为* .bmp。、TIFF TIFF或TIF(英语：Tagged Image File Format）是用于存储图像数据的文件格式。TIFF格式最初由Aldus（1994年从Adobe©收购）和Microsoft©开发出用于将扫描的光栅图形进行分色。或JPEG JPEG（简写为JPG）=（联合图像专家组）是由国际电信联盟（ITU）于1986年创立的机构。 该机构于1992年9月开发了一种标准化方法，用于数字（自然）图像的有损压缩，该图像以专家组的名字命名。JPEG是网络上照片使用最广泛的图像格式。图形格式的大小。为此，用户特定的设置最初是在相关的选择字段中设置的，并且有两个输入字段可用于宽度和高度（以像素为单位的分辨率）。

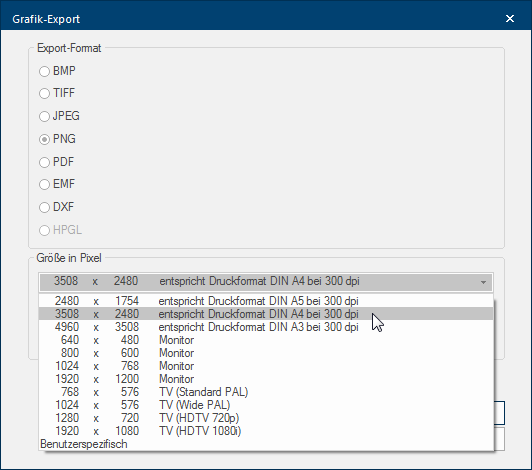

- 如果您不确定应该设置哪种分辨率，您还可以单击像素大小的选择字段，然后从列表中选择所需的分辨率。为了更好的理解，除了分辨率之外，我们还给出了最合理的目的。
边缘平滑
- 导出三维立体图时，您可以使用边缘平滑选项来指定楼梯效果应针对对角线校正的程度。边缘平滑使图像看起来更自然，但如果边缘太平滑，它也会显得有点模糊。
| 无边缘平滑 |
|
有边缘平滑 |
|---|---|---|
| 在无边缘平滑的情况下，斜线具有很强的楼梯效果。特别是在更高的放大倍数下，无边缘平滑的图形看起来非常有棱角和粗糙。 |
|
有边缘平滑的计算额外的像素以柔化楼梯效果，从而创建更平滑的过渡和更圆的形状。 |
|
|
|
|
另存为...

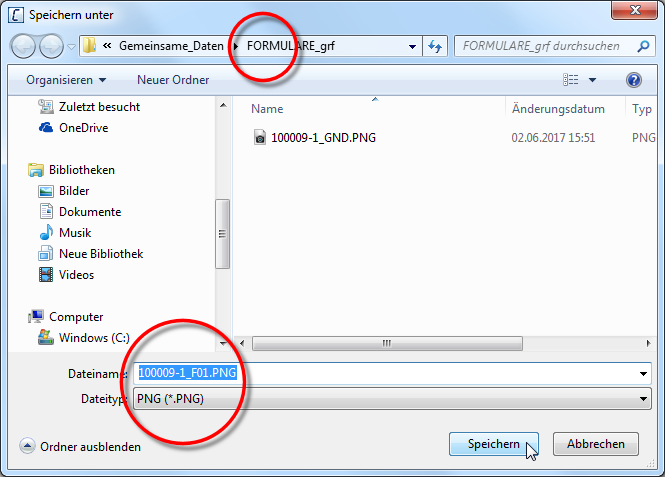

- 为了导出图形，请单击另存为...按钮 在一个对话框中，您总能找到一个或多个按钮，这些按钮可通过单击激活。对于一个按钮典型的动作，例如有：确定、取消、接受。按钮总是可通过点击鼠标左键确定操作。。用于保存文件的同名对话框随即打开。在此对话框中，您现在可以选择所需的存储位置并为要保存的文件指定一个文件名。通过单击保存按钮保存文件。
